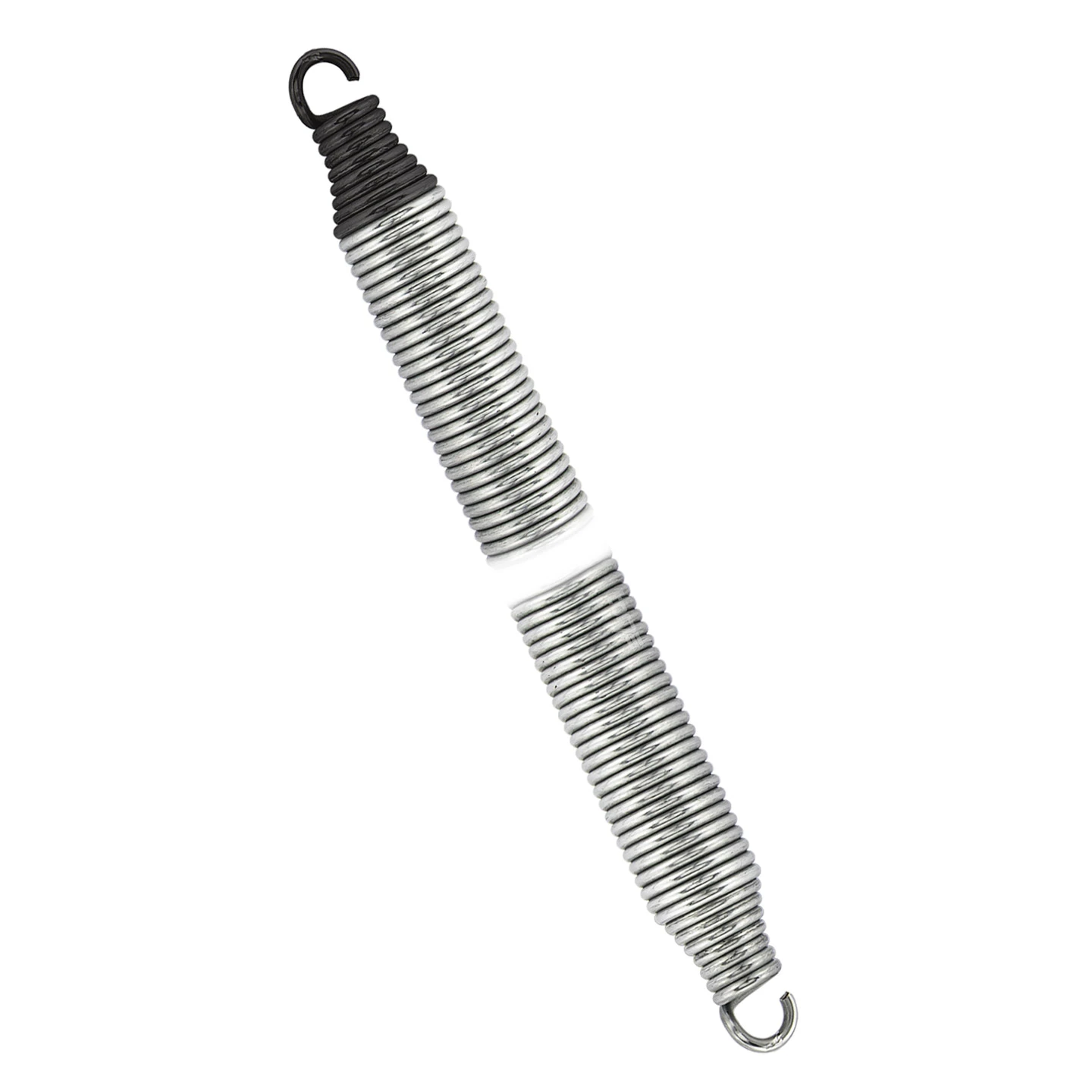

Teckentrup Zugfeder Typ GS 8, Schwarz

Beschreibung zu Teckentrup Zugfeder Typ GS 8, Schwarz

Bei Teckentrup CarTeck Sektionaltoren werden stets Zugfedern eingebaut, die an deren Enden farblich markiert sind. So ist etwa die originale Teckentrup Zugfeder Typ GS 8, Schwarz an einem der Enden in schwarz markiert. Die hier erhältliche Ersatzfeder ist vor allem als Ersatz für verschlissene oder gebrochene Federn vorgesehen. Bei Sektionaltoren dieses Herstellers werden die Zugfedern waagerecht in einem Federkanal oberhalb der Laufschienen verbaut. Abhängig von der Torgröße und vom Torblattgewicht werden diese als 2-fach, 3-fach oder 4-fach Federpaket ausgeführt. Dadurch wird ein optimaler Gewichtsausgleich erreicht und somit sichere, sowie leichtgängige Torbewegungen. Durch die ständigen Belastungen der Federn im alltäglichen Torbetrieb kommt es zum natürlichen Verschleiß, weshalb eine regelmäßige Zustandsprüfung der einzelnen Federn durchgeführt werden sollte. Bei festgestelltem Verschleiß oder Federbruch sollte ein umgehender Austausch vorgenommen werden. Ersatzfedern werden bei Teckentrup anhand der Kennzeichungsfarbe bestimmt, wobei der Austausch nur durch eine Zugfeder mit identischer Farbkennzeichnung vorgenommen werden darf. Da Originalersatzteile wie die Teckentrup Zugfeder Typ GS 8, Schwarz dasselbe Markierungssystem nutzen, ist es jedoch sehr einfach, das richtige Teil heraus zu finden. Alle Federn im Federpaket sollten zudem gleichzeitig getauscht werden, da sich die restlichen Zugfedern ebenfalls an der Belastungsgrenze befinden.

Lieferumfang

• Teckentrup Zugfeder Typ GS 8, Schwarz

HINWEIS: Die passende Ersatzfeder bitte anhand der Farbkennzeichnung der zu ersetzenden Feder auswählen. Verwenden Sie die Teckentrup Zugfeder Typ GS 8, Schwarz nur dann, wenn auch die alte Feder in schwarz markiert war.

Technische Daten

Federtyp:	Zugfeder GS 8
Farbkennzeichnung:	schwarz
Drahtdurchmesser:	3 mm
Durchmesser außen:	24 mm
Ungespannte Länge:	1200,4 mm
Zugkraft/mm:	0,23 N/mm
Bauart:	konisch
Material:	Stahl, verzinkt
Öse:	deutsche Öse

Kompatible Sektionaltore

• Teckentrup CarTeck Sektionaltore mit schwarzer Federkennzeichnung
• Fremdhersteller (Bitte zwingend die technischen Daten beachten!)

Zugfedern für Teckentrup Sektionaltore

Bei CarTeck Sektionaltoren von der Firma Teckentrup werden die in einem Federkanal oberhalb der Laufschienen sitzenden Zugfedern als 2-, 3- oder 4-fach Federpaket ausgeführt. Dadurch wird ein optimaler Gewichtsausgleich durch Federtechnik ermöglicht, der leichtgängige und kontrollierte Torbewegungen gewährleistet. Bewegungen im alltäglichen Torbetrieb führen zum natürlichen Verschleiß der einzelnen Federn, wodurch es im Laufe der Zeit zu schwergängigen Torbewegungen, sowie einen erhöhten Kraftaufwand beim Bewegen des Tores kommen kann. Erste Anzeichen für einen fortgeschrittenen Verschleiß sind überdehnte Federn und ein schwergängiger Torlauf. Durch den erhöhten Kraftaufwand kann auch der Garagentorantrieb beschädigt werden. Um einen kompletten Federbruch zu vermeiden, sollte der Zustand der einzelnen Federn in regelmäßigen Abständen überprüft werden. Der Austausch aller Federn sollte immer auf beiden Seiten gleichzeitig vorgenommen werden, um einen einheitlichen Zustand der einzelnen Federn garantieren zu können. Die Ösen am Ende der Feder werden für eine ordnungsgemäße Befestigung am dafür vorgesehenen Federhalter eingehakt. Die Verbindung der einzelnen Federn erfolgt durch mehrere Kunststoffgleitstücke.

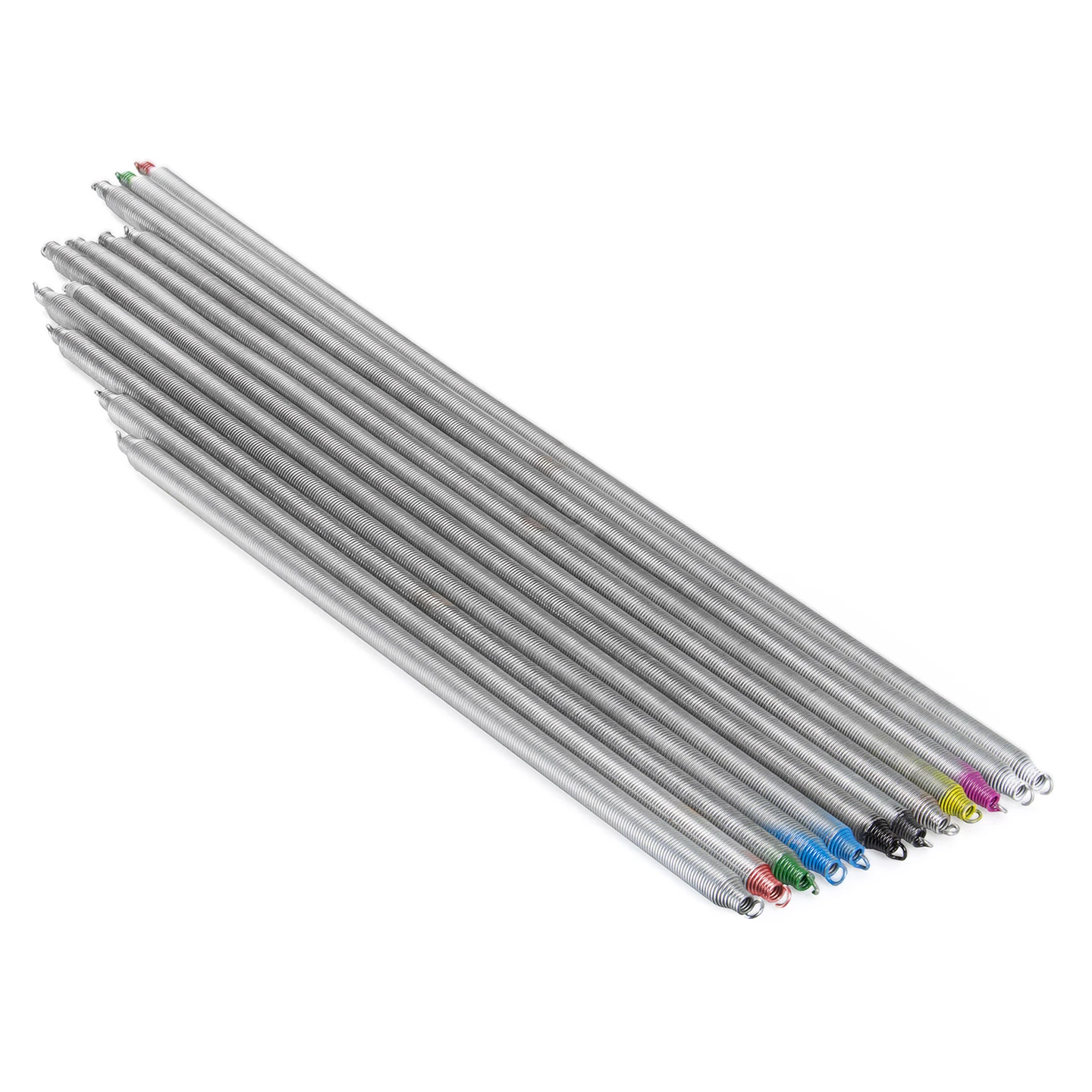

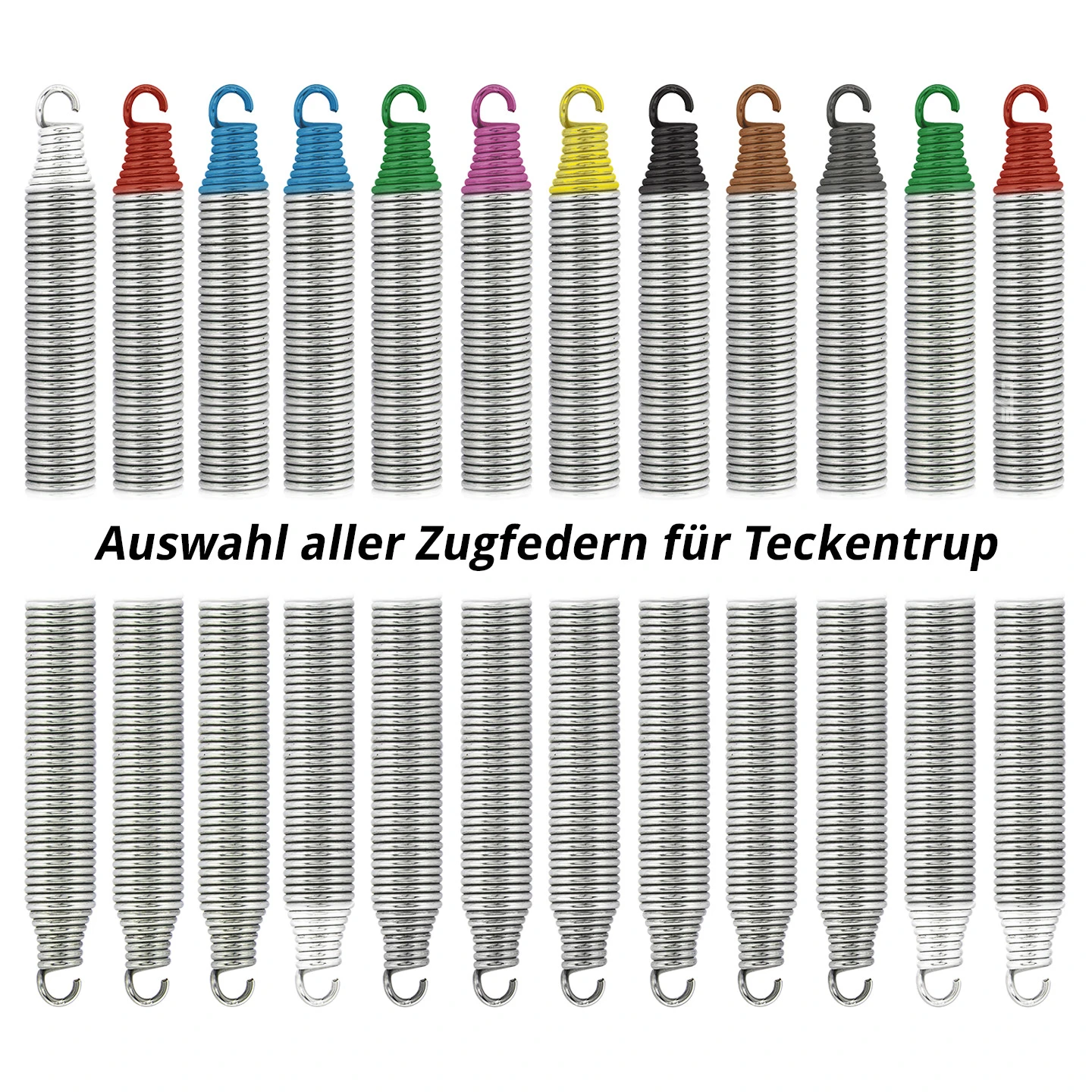

Auflistung aller Zugfedern für Teckentrup

Federtyp	Farb-Code	Farbe	Ungespannte Länge	Durchmesser außen	Drahtdurchmesser
GS 1		Weiß	819,8 mm	23,7 mm	2,8 mm
GS 2		Rot	899,9 mm	23,5 mm	2,9 mm
GS 3		Blau	1100,2 mm	23,7 mm	3,1 mm
GS 4		Blau/Weiß	1100,1 mm	24,0 mm	2,9 mm
GS 5		Grün	1025,01 mm	23,6 mm	3,1 mm
GS 6		Violett	1300,5 mm	24,0 mm	3,1 mm
GS 7		Gelb	1200,2 mm	23,9 mm	2,9 mm
GS 8		Schwarz	1200,4 mm	24,0 mm	3,0 mm
GS 9		Braun	1200,6 mm	24,0 mm	3,1 mm
GS 10		Grau	1199,8 mm	22,3 mm	2,7 mm
GS 11		Grün/Weiß	1300,0 mm	23,6 mm	3,1 mm
GS 12		Rot/Weiß	1300,0 mm	23,9 mm	3,1 mm

EAN: 4028771113275
