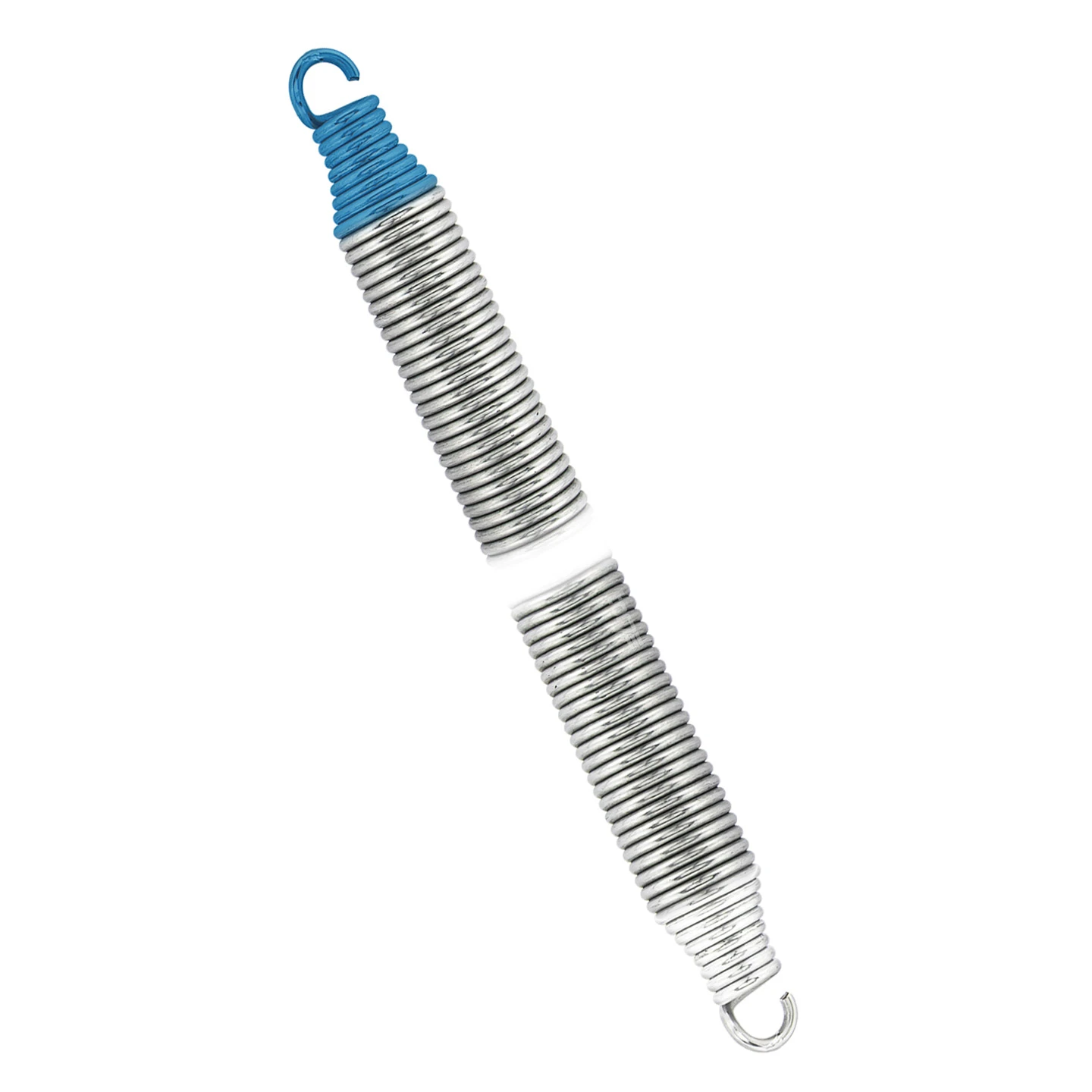

Teckentrup Zugfeder Typ GS 4, Blau/Weiß

Beschreibung zu Teckentrup Zugfeder Typ GS 4, Blau/Weiß

Bestimmte Teckentrup CarTeck Sektionaltore sind auch mit einer Teckentrup Zugfeder Typ GS 4, Blau/Weiß ausgestattet. Dieses Originalteil ist hier einzeln erhältlich, womit man etwa eine verschlissene oder gebrochene Feder ersetzen kann. Die Zugfedern sind bei Sektionaltoren vom Typ CarTeck waagerecht in einem Federkanal verbaut und werden je nach Ausführung als 2-fach, 3-fach oder 4-fach Federpaket eingesetzt. Das sorgt für einen optimalen Gewichtsausgleich und somit für eine sichere, sowie leichtgängige Torbewegung. Durch die ständige Belastung der Federn im alltäglichen Torbetrieb sind diese dem natürlichen Verschleiß ausgesetzt und sollten daher regelmäßig geprüft und bei Bedarf umgehend ausgetauscht werden. Bei der Auswahl der passenden Ersatzfeder muss zwingend auf die Kennzeichungsfarbe geachtet und der Austausch durch eine Zugfeder mit identischer Farbkennzeichnung vorgenommen werden. Hier ist es von Vorteil, wenn auf Originalersatzteile wie der Teckentrup Zugfeder Typ GS 4, Blau/Weiß zurückgegriffen wird, da bei diesen dasselbe Markierungssystem wie bei den Toren zur Anwendung kommt. Alle Federn im Federpaket sollten zudem gleichzeitig getauscht werden, da sich die restlichen Zugfedern ebenfalls an der Belastungsgrenze befinden.

Lieferumfang

• Teckentrup Zugfeder Typ GS 4, Blau/Weiß

HINWEIS: Die passende Ersatzfeder bitte anhand der Farbkennzeichnung der zu ersetzenden Feder auswählen. War also eine blau-weiße Feder eingebaut, so sollte man diese nur durch die Teckentrup Zugfeder Typ GS 4, Blau/Weiß ersetzen.

Technische Daten

Federtyp:	Zugfeder GS 4
Farbkennzeichnung:	blau-weiß
Drahtdurchmesser:	2,9 mm
Durchmesser außen:	24 mm
Ungespannte Länge:	1100,1 mm
Zugkraft/mm:	0,21 N/mm
Bauart:	konisch
Material:	Stahl, verzinkt
Öse:	deutsche Öse

Kompatible Sektionaltore

• Teckentrup CarTeck Sektionaltore mit blau-weißer Federkennzeichnung
• Fremdhersteller (Bitte zwingend die technischen Daten beachten!)

Zugfedern für Teckentrup Sektionaltore

Teckentrup CarTeck Sektionaltore sind mit waagerechten Zugfedern als 2-, 3- oder 4-fach Federpaket in einem Federkanal oberhalb der Laufschienen ausgestattet. Dadurch werden leichtgängige und kontrollierte Torbewegungen durch einen optimalen Gewichtsausgleich mit Federtechnik gewährleistet. Ständige Bewegungen im täglichen Torbetrieb führen zum natürlichen Verschleiß der einzelnen Federn und im Laufe der Zeit zu Einschränkungen des Bedienkomforts. Erste Anzeichen für einen fortgeschrittenen Verschleiß die einen zeitnahen Austausch notwendig machen können, sind überdehnte Federn und schwergängige Torbewegungen. Auch Garagentorantriebe können bei defekten Zugfedern durch den höheren Kraftaufwand beschädigt werden. Um einen kompletten Federbruch zu vermeiden, sollte daher der Zustand der einzelnen Federn regelmäßig geprüft werden. Hierbei wird immer der gleichzeitige Austausch aller Federn auf beiden Seiten empfohlen, da sich auch die restlichen Zugfedern an Ihrer Belastungsgrenze befinden und nur so ein einheitlicher Zustand der einzelnen Federn gewährleistet ist. Befestigt werden die einzelnen Zugfedern über die Ösen am Ende der Feder. Diese werden einzeln in die vorgesehenen Federhalter eingehakt und von unten durch mehrere Kunststoffgleitstücke miteinander verbunden.

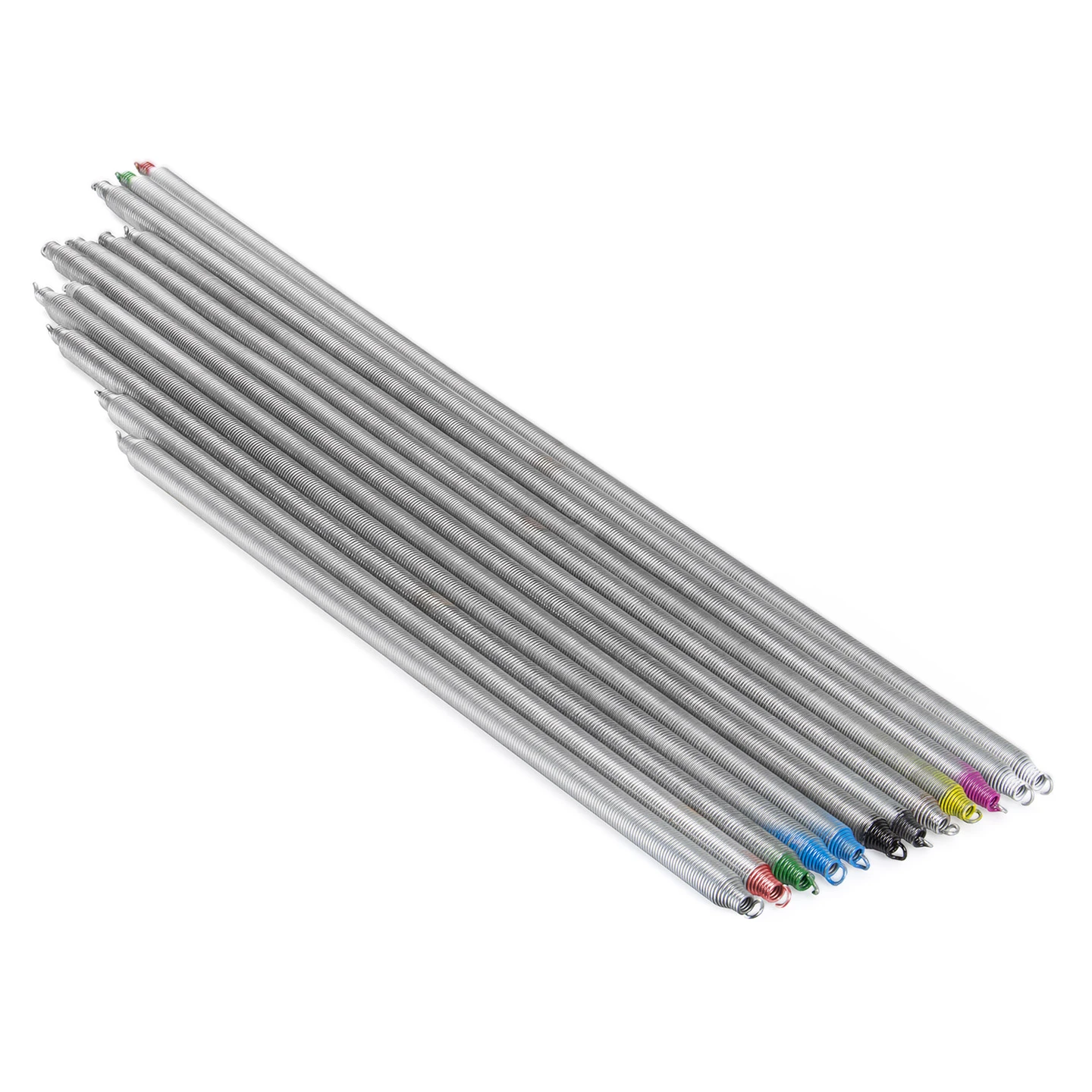

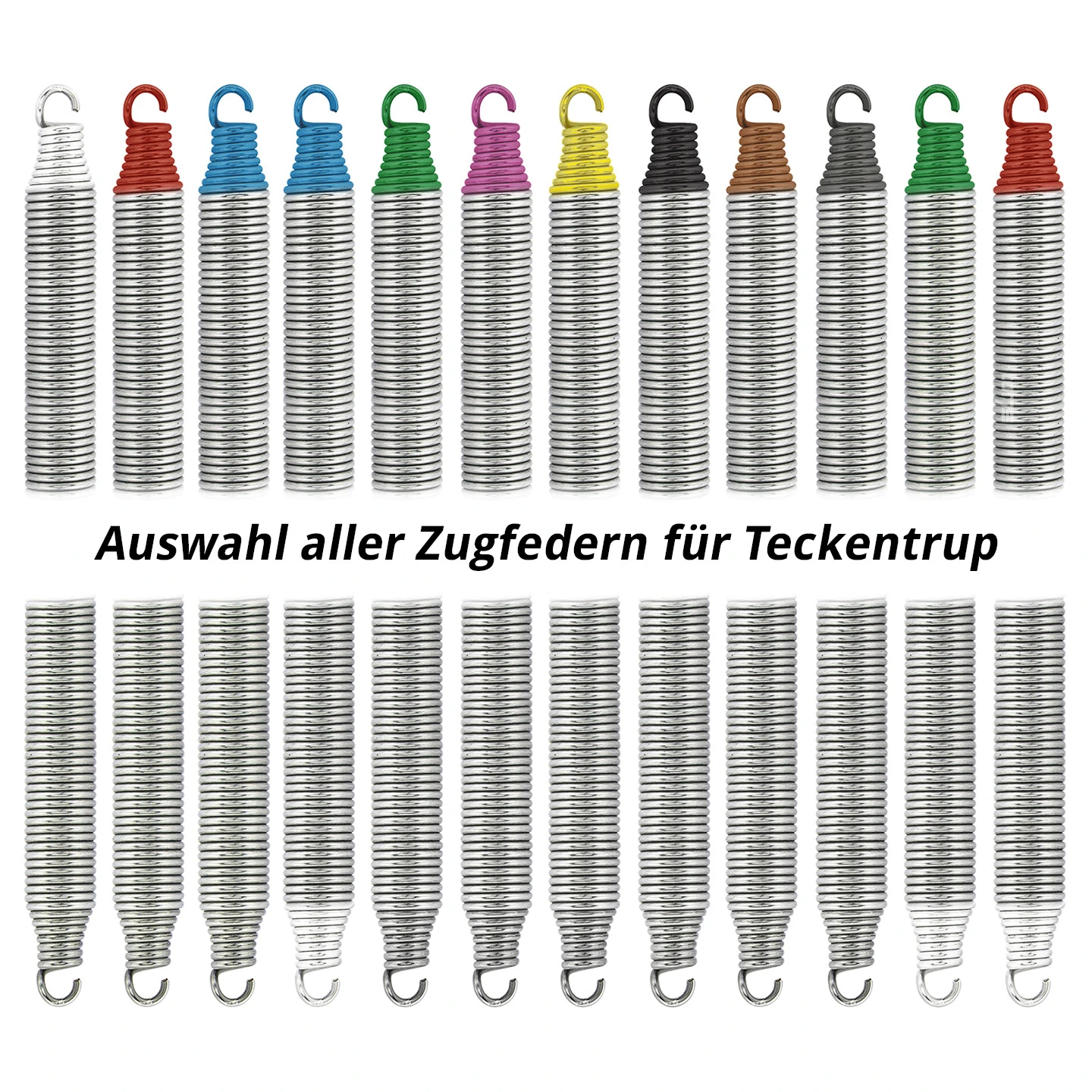

Auflistung aller Zugfedern für Teckentrup

Federtyp	Farb-Code	Farbe	Ungespannte Länge	Durchmesser außen	Drahtdurchmesser
GS 1		Weiß	819,8 mm	23,7 mm	2,8 mm
GS 2		Rot	899,9 mm	23,5 mm	2,9 mm
GS 3		Blau	1100,2 mm	23,7 mm	3,1 mm
GS 4		Blau/Weiß	1100,1 mm	24,0 mm	2,9 mm
GS 5		Grün	1025,01 mm	23,6 mm	3,1 mm
GS 6		Violett	1300,5 mm	24,0 mm	3,1 mm
GS 7		Gelb	1200,2 mm	23,9 mm	2,9 mm
GS 8		Schwarz	1200,4 mm	24,0 mm	3,0 mm
GS 9		Braun	1200,6 mm	24,0 mm	3,1 mm
GS 10		Grau	1199,8 mm	22,3 mm	2,7 mm
GS 11		Grün/Weiß	1300,0 mm	23,6 mm	3,1 mm
GS 12		Rot/Weiß	1300,0 mm	23,9 mm	3,1 mm
