SOMMER Verlängerungsset 800 Mm C-Schiene

Beschreibung zu SOMMER Verlängerungsset 800 mm C-Schiene

Die hier im Angebot erhältliche Laufschienenverlängerung ist ein Zubehör oder Ersatzteil passend für die SOMMER Garagentorantriebe sprint evolution, duo vision und duo rapido+. Es handelt sich hierbei um ein 800 mm langes Zusatzstück passend zu der bei den Antrieben mitgelieferten C-Schiene. Zudem wird auch alles weitere zur Verlängerung der Antriebsschiene erforderliche Material mitgeliefert. Mit dem Verlängerungsteil ist es möglich, den maximalen Bewegungshub der Torantriebe von etwa 2600 mm auf 3400 mm zu erhöhen, womit diese auch an höheren Torblättern verwendet werden können.

Lieferumfang

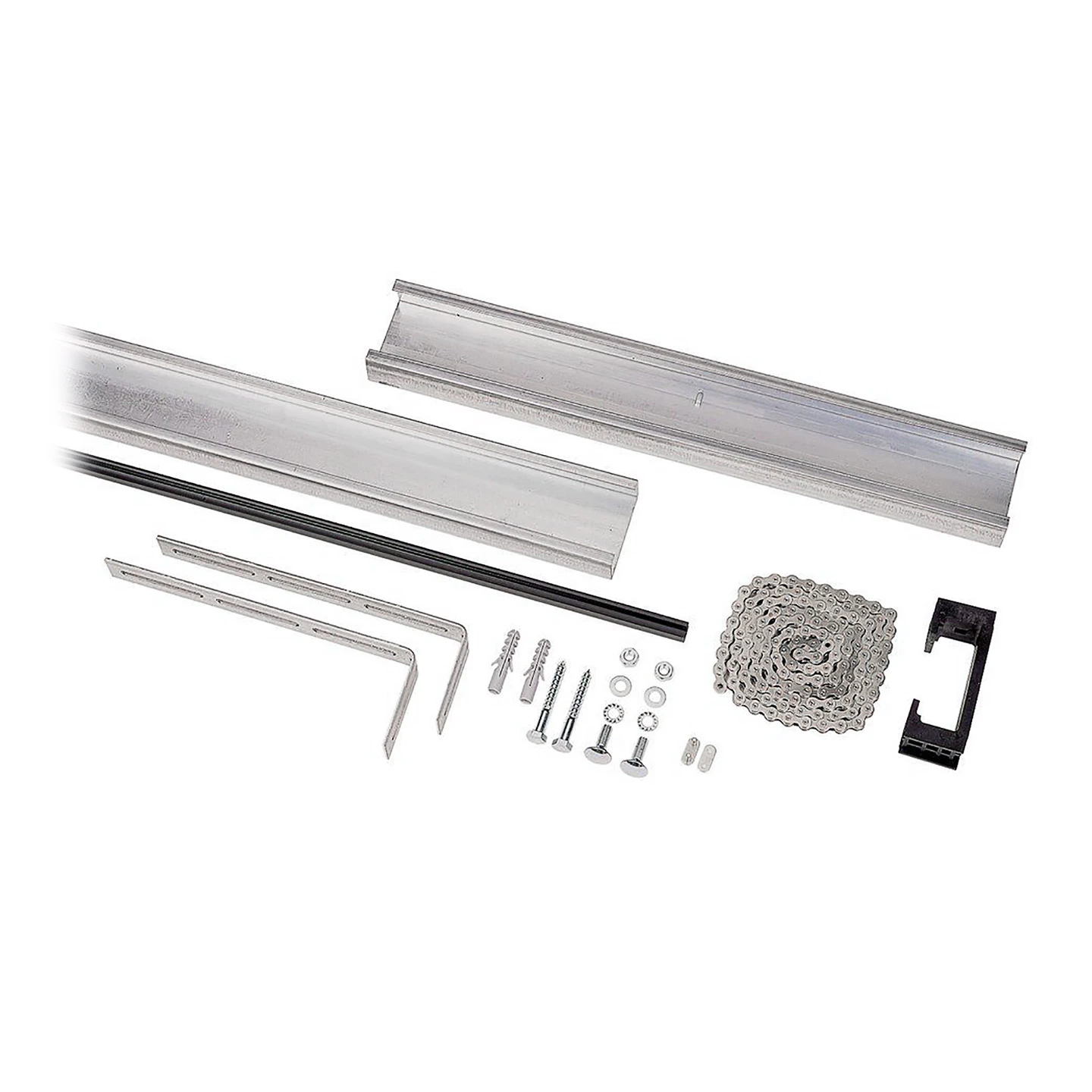

SOMMER Verlängerungsset 800 mm C-Schiene inkl.:

• 1 x SOMMER Laufschienenverlängerung 800 mm
• 1 x SOMMER Deckenaufhängung C-Schiene
• 1 x Überschubteil (für C-Schiene)
• 1 x Kette
• 1 x Kettenkanal
• Befestigungsmaterial

Hinweis1: Das SOMMER Verlängerungsset 800 mm C-Schiene ist auch als längere Version mit 1600 mm Schienenverlängerung (Art-Nr. 1628V000) erhältlich.

Hinweis2: Das SOMMER Verlängerungsset 800 mm C-Schiene passt nur zu den Antrieben sprint evolution, duo vision und duo rapido. Für die neueren Antriebsmodelle base+ und pro+ wird der Alternativartikel SOMMER Verlängerungsset 1096 mm angeboten.

Verlängerter Bewegungshub dank SOMMER Verlängerungsset 800 mm C-Schiene

Die bei den SOMMER Garagentorantrieben sprint evolution mitgelieferte C-Laufschiene ermöglicht einen maximalen Bewegungshub von 2600 mm, sodass der Antrieb bei Toren bis zu einer Höhe von eben diesen 2600 mm (Schwingtore) einbaubar ist. Bei den Modellen duo vision und duo rapido sind wahlweise auch unterschiedlich lange Laufschienen mit einem Bewegungshub von 2600 mm, 3000 mm oder 3400 mm erhältlich. Soll ein solcher Antrieb aber bei einem Seitensektionaltor angebracht werden, so wäre die längste Schiene immer noch zu kurz. Daher wird für solche Sonderanwendungen das SOMMER Verlängerungsset 800 mm C-Schiene vorgehalten, womit sich eine Schiene um weitere 800 mm verlängern lässt.

Zur Verlängerung liegt dem Set ein zusätzliches 800 mm langes Stück der C-Schiene bei, wie sie für die SOMMER Garagentorantriebe duo vision und sprint evolution eingesetzt wird. Passend dazu ist auch ein weiteres Überschubteil dabei, womit man die Verlängerung an die bestehende Schiene stecken kann. Für die Antriebskette wird je ein Verlängerungsstück für Kette und Kettenkanal von jeweils 800 mm Länge mitgeliefert. Weiterhin ist beim SOMMER Verlängerungsset 800 mm C-Schiene auch noch eine zusätzliche Deckenabhängung samt Montagematerial enthalten, um die verlängerte Schiene an einem weiteren Punkt der Decke verankern zu können.

Mit einem Verlängerungsset lässt sich die C-Schiene und somit auch deren Bewegungshub um weitere 800 mm verlängern. Es können aber auch mehrere Sets verwendet werden, um den Bewegungshub um 1600 oder gar 2400 mm zu erweitern. Hierbei sollte aber immer der mit dem Antrieb zulässige Bewegungshub beachtet werden. So sollte dieser gerade bei den kleineren Antriebsmodellen sprint evolution und duo vision 500 nicht mehr als 3400 mm betragen. Handelt es sich dagegen um ein stärkeres Modell sprint evolution 800, so sind auch mehrere SOMMER Verlängerungssets 800 mm C-Schiene möglich. Allerdings sollten auch hier die Fläche und das Gewicht des Tores nicht die zulässigen Höchstmaße überschreiten.

Einbau von Garagentorantrieben an Seitensektionaltoren

Während bei Standardschwing- und Sektionaltoren der erforderliche Bewegungshub durch die Höhe des Torblatts bestimmt wird, ist bei Seitensektional- und Rundumtoren hierfür nur die Torbreite relevant. Da viele solcher Garagentore deutlich breiter als hoch sind, muss dem entsprechend bei Seitensektionaltoren ein Garagentorantrieb mit vergrößertem Bewegungshub verbaut werden. Hierfür wird dann ein sprint evolution 800 mit einem oder mehreren SOMMER Verlängerungssets 800 mm C-Schiene empfohlen. Bitte beachten Sie aber auch bei den sich seitlich öffnenden Toren die für den Antrieb maximal zulässigen Tormaße.

Technische Daten

• Schienenverlängerung für Torantriebe sprint evolution und duo vision
• Länge Laufschiene: 800 mm
• Material Laufschiene: MS-Stahl 2,0 mm verzinkt

EAN: 4015862016348
