SOMMER Steuerungsplatine ST-C-1/STArter S2

Beschreibung zu SOMMER Steuerungsplatine ST-C-1/STArter S2

Die auf dieser Seite erhältliche Steuerungsplatine ist ein Ersatzteil für den SOMMER STArter S2 Schiebetorantrieb. Fällt ein STArter S2 Torantrieb aufgrund einer defekten Steuerung aus, so ist eine neue Platine nötig. Eine solche verarbeitet hauptsächlich die durch Handsender und Taster eingehenden Befehle und lässt diese vom Antriebsmotor ausführen. Weiterhin sind die ST-C-1-Platinen bereits mit einem Funkempfänger ausgestattet.

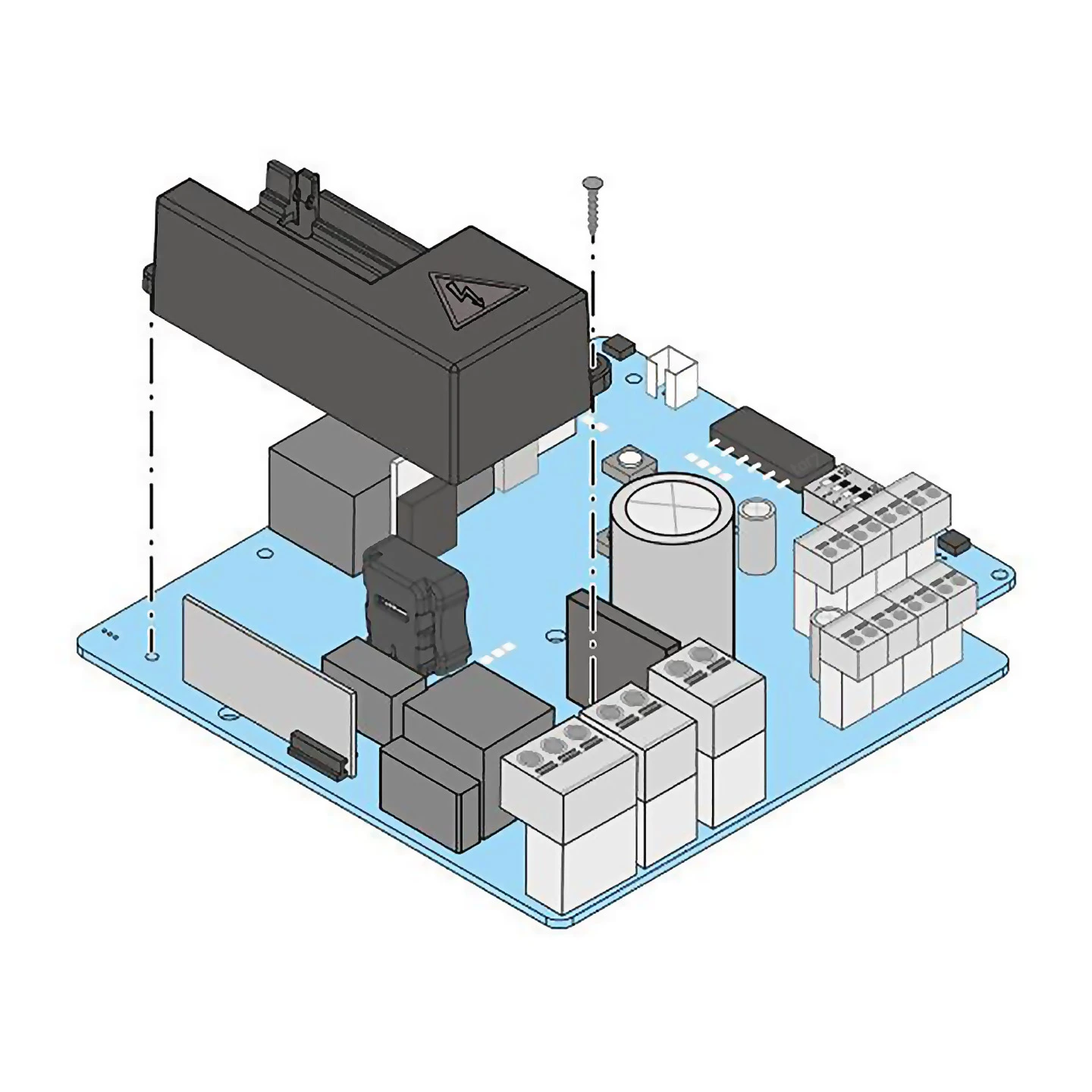

Lieferumfang

• 1 x SOMMER Steuerungsplatine ST-C-1/STArter S2
• 1 x Berührschutz
• 1 x Befestigungsschraube für Berührschutz

Hinweis1: Die SOMMER Steuerungsplatine ST-C-1/STArter S2 ist nur für den neuen SOMMER Schiebetorantrieb STArter S2 geeignet. Sie ist dagegen inkompatibel zu älteren STArter-Modellen, für welche die SOMMER Steuerung ST-A-1/STArter mit Ober- und Unterteil vorgehalten wird.

Hinweis2: Die Werkeinstellungen der SOMMER Steuerungsplatine ST-C-1/STArter S2 sind für den Standard STArter S2 eingerichtet. Für den schnelleren und stärkeren SOMMER Schiebetorantrieb STArter S2 Plus ist eine andere Platine, die SOMMER Steuerungsplatine ST-C-1/STArter S2 Plus erhältlich.

SOMMER Steuerungsplatine ST-C-1/STArter S2 für Schiebetorantriebe

Bei jedem STArter S2 Schiebetorantrieb ist eine SOMMER Steuerungsplatine ST-C-1/STArter S2 als zentrale Steuerung eingebaut. Auf dieser Platine befinden sich u. a. die Programmiertasten IMPULSE und RESET sowie eine 4er DIP-Schalterleiste, mit denen man seinen Antrieb möglichst optimal einstellen kann. Eine weitere Funktion ist das Verarbeiten von Befehlen, die über Handsender oder Taster eingehen und deren Weitervermittlung an den Antriebsmotor, der diese dann ausführt.

Auf der SOMMER Steuerungsplatine ST-C-1/STArter S2 wird kabelgebundenes Zubehör angeschlossen. Für Eingabegeräte wie z. B. Taster und Schaltaktoren stehen etwa die Steckplätze INPUT1 bis INPUT3 zur Verfügung. Auf der gleichen Leiste liegt auch ein Anschluss für ein Warnlicht. Die zwei Eingänge SAFETY1 und SAFETY2 sind wiederum für Lichtschranken oder Sicherheitskontaktleisten vorgesehen. Daneben gibt es auf der Platine noch die Sonderanschlüsse MUFU, BUZZER und USART, die für spezielle Plug-And-Play-Zubehörgeräte vorgesehen sind.

Innerhalb der SOMMER Steuerungsplatine ST-C-1/STArter S2 ist ein 4-Kanal-Funkempfänger bereits integriert. Folglich sind auch dessen Einlerntaste RADIO sowie die vier Status-LEDs CH1 bis CH4 auf der Platine eingebaut. Hierüber lässt sich alles Funkzubehör programmieren, dass zum bidirektionalen, mit 128 Bit verschlüsselten Funkstandard 868,95 MHz SOMloq2 kompatibel ist. Intern stehen 40 Speicherplätze für Handsendertasten zur Verfügung, die man über den MEMO-Anschuss auf 450 erweitern kann.

Steuerungsplatine für STArter S2 als Ersatzteil

Da neue STArter S2-Schiebetorantriebe bereits mit eingebauter Steuerungsplatine ausgeliefert werden, braucht man diese nicht separat hinzukaufen. Die einzelne SOMMER Steuerungsplatine ST-C-1/STArter S2 wird daher rein als Ersatzteil angeboten. Fällt, etwa in Folge eines elektronischen Defekts, das Originalteil aus, so kann man den Antrieb mit der Ersatzplatine relativ einfach wiederherstellen.

Für den Austausch der SOMMER Steuerungsplatine ST-C-1/STArter S2 ist allerdings eine Elektrofachkraft erforderlich. Nur diese darf die alte Platine abklemmen und das Ersatzteil entsprechend mit der 230-V-Stromversorgung und dem Netzteil verkabeln. Werden solche Arbeiten nicht sachgemäß durchgeführt, so besteht die Gefahr gefährlicher Stromschläge.

Technische Daten

• Platine ST-C-1 für STArter S2 Schiebetorantriebe
• interner Funkempfänger für 868,95 MHz SOMloq2
• Spannung intern: 24 V
• min. Standby-Verbrauch: 3 W
• Temperaturbereich: -20 bis +50 °C

EAN: 4015862904027
