SOMMER Steuerung Twist XL Im Gehäuse

Beschreibung zu SOMMER Steuerung twist XL im Gehäuse

Die Steuerung twist XL im Gehäuse wird als Ersatzteil für den gleichnamigen SOMMER Drehtorantrieb angeboten. Sie ist aber auch zu dem Torantrieb twist 350 kompatibel. Zur Steuerung wird passend ein Schutzgehäuse sowie das Funkzubehör mitgeliefert; es sind jedoch keine Antriebseinheiten mit dabei. Suchen Sie also einen komplett einbaufertigen Antrieb, so ist dieser als SOMMER Drehtorantrieb twist XL, 1 flg./2 flg. erhältlich. Mit der Ersatzsteuerung hier können Sie dagegen eine defekte Steuerung bei einem bestehenden Torantrieb ersetzen und diesen so problemlos weiterbetreiben.

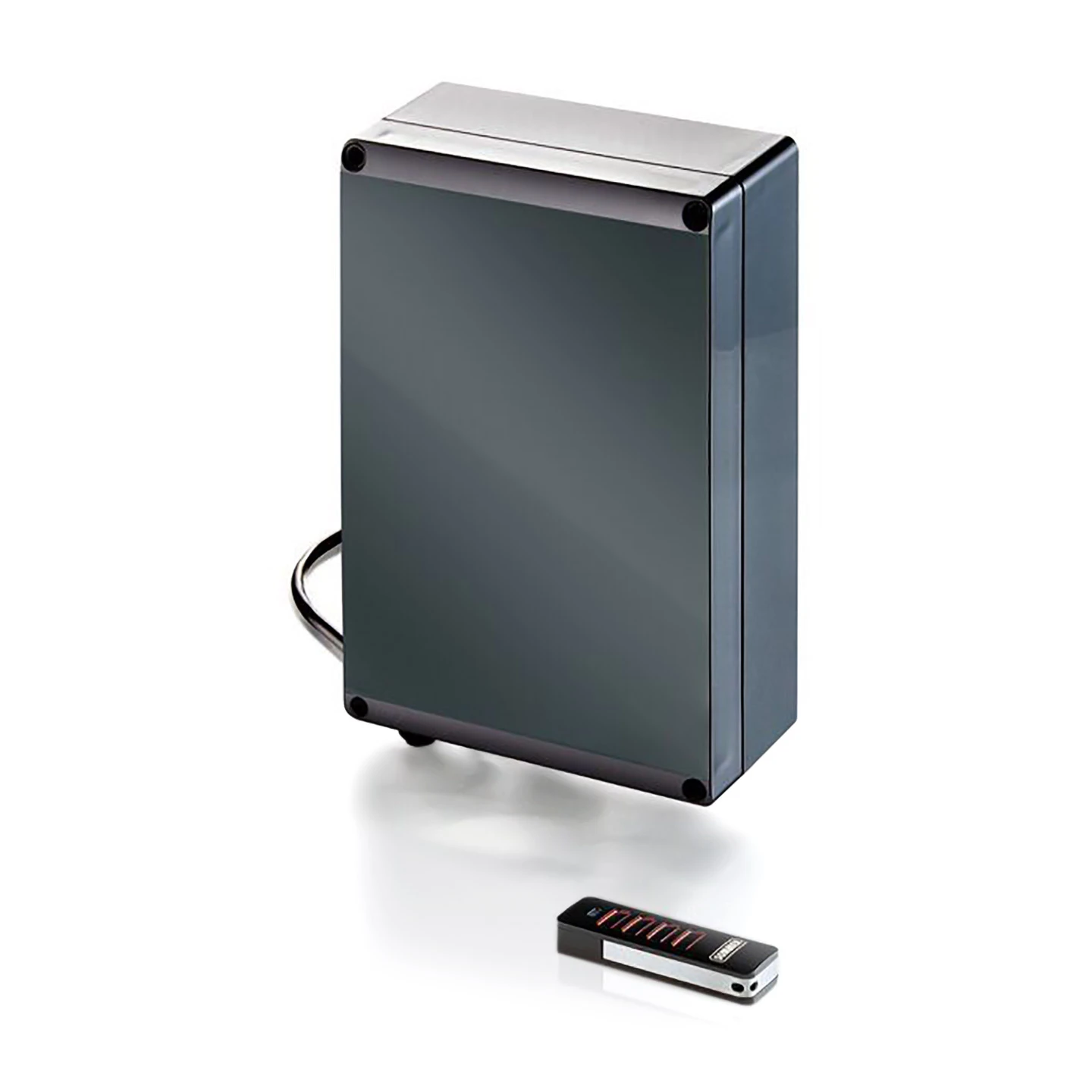

Lieferumfang

• 1 x SOMMER Steuerung DT-A-1 im Gehäuse (alte Artikelnummer 3282V000)
• 1 x SOMMER Funkempfänger SOMup 4, 868,95 MHz mit 40 Funkspeicherplätzen

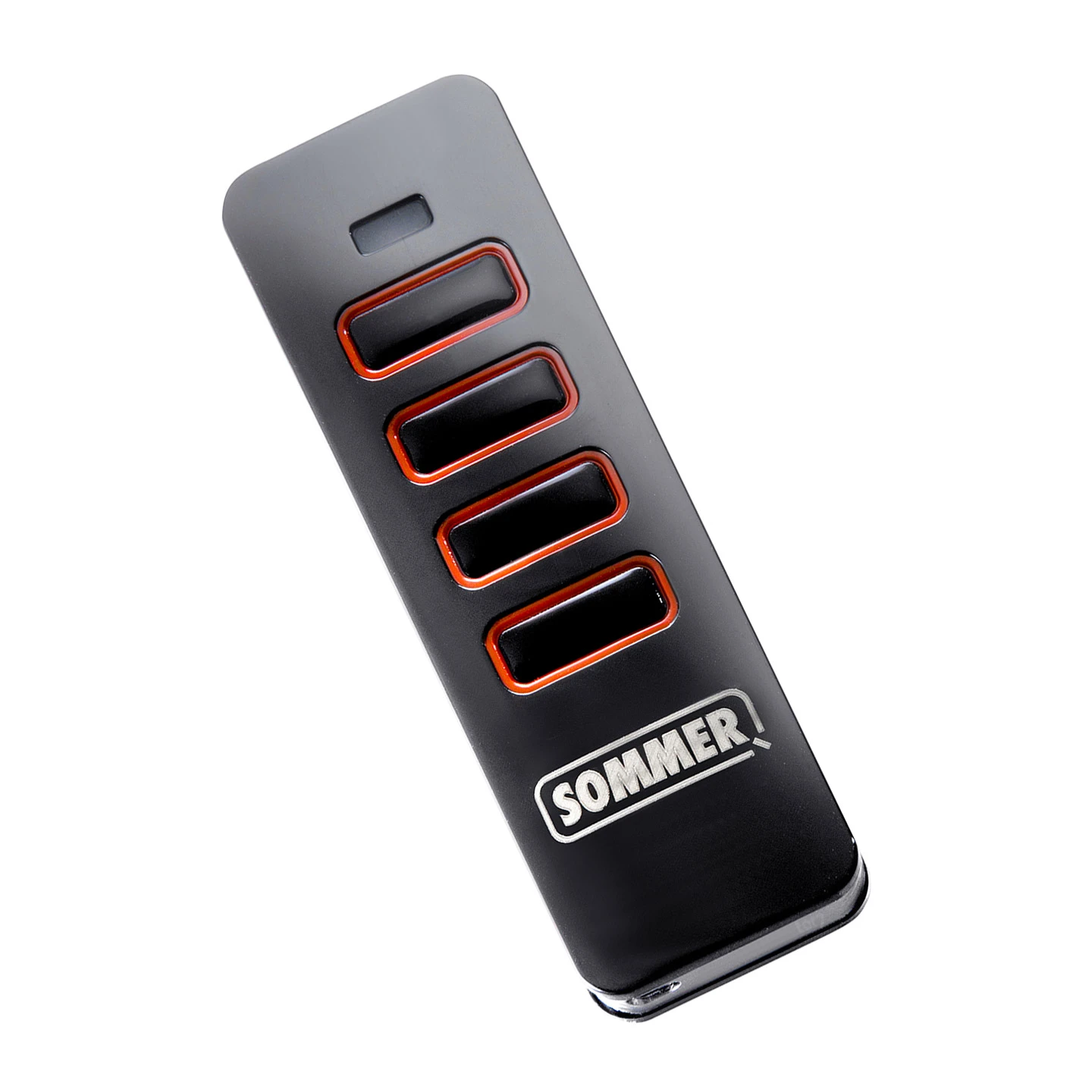

• 1 x SOMMER Handsender Pearl Vibe, schwarz-rot mit Vibrationsrückmeldung

Hinweis: Die SOMMER Steuerung twist XL im Gehäuse dient nur als Ersatzteil für bereits bestehende twist XL und twist 350 Drehtorantriebe. Es sind also keine Antriebseinheiten, Torpfosten- und Torflügelbeschläge im Lieferumfang enthalten.

SOMMER Steuerung twist XL im Gehäuse als Ersatzteil

Der twist XL Torantrieb ist der stärkste Drehtorantrieb, der vom Hersteller SOMMER angeboten wird. Damit der Torantrieb zuverlässig funktioniert, ist dieser mit einer elektronischen Steuerung DT-A-1 ausgestattet. Die Steuerung koordiniert etwa die Kommunikation zwischen den Befehlseingabegeräten (z. B. Handsender, Taster etc.) und den Antriebseinheiten. Geht eine solche Hauptsteuerung kaputt, so fällt auch der gesamte Antrieb aus. Daher ist die SOMMER Steuerung twist XL im Gehäuse auch als Ersatzteil erhältlich.

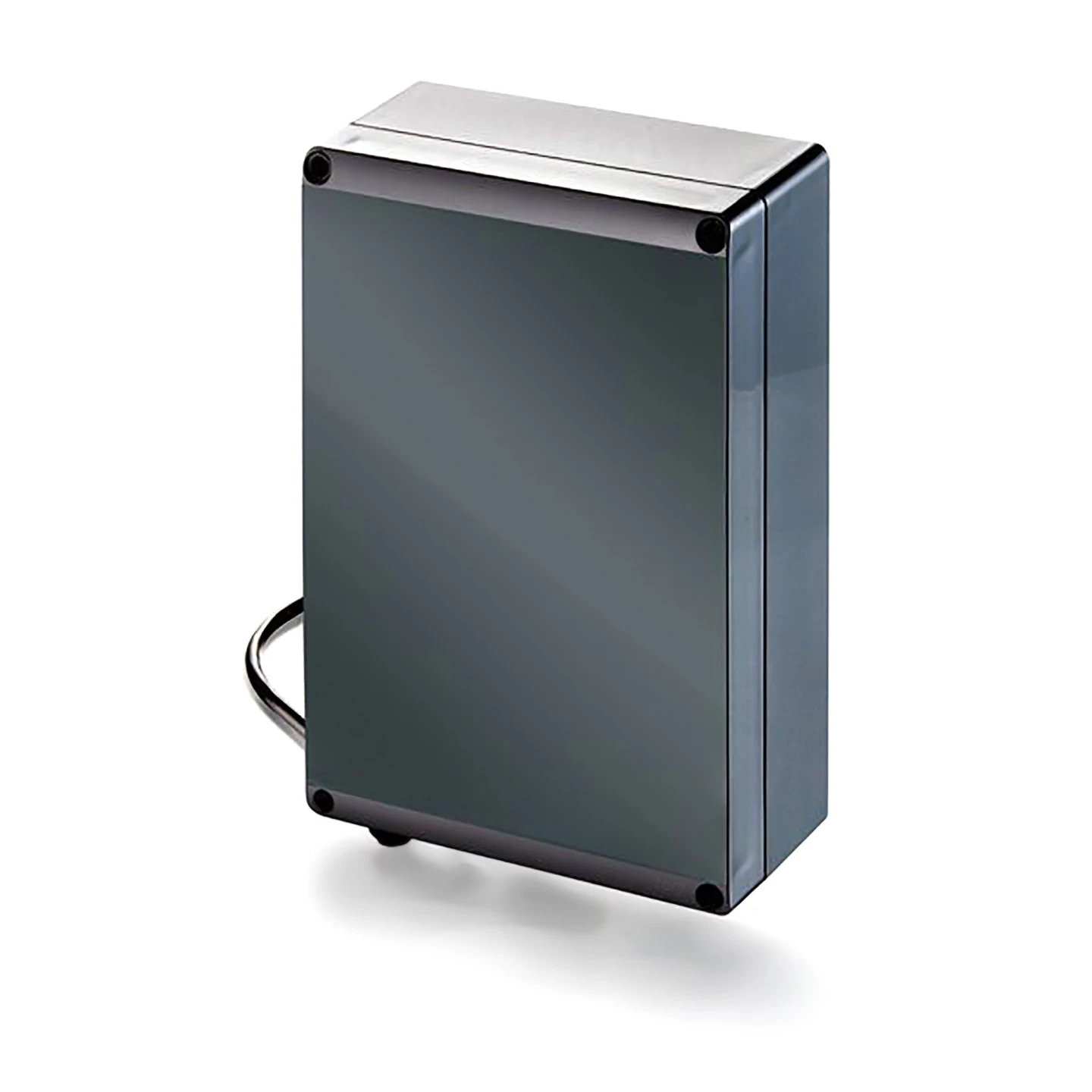

Die Ersatzsteuerung ist technisch identisch zu den Steuerungen bei den SOMMER Antrieben twist XL und twist 350. Innerhalb eines feuchtigkeitsgeschützten Gehäuses (Schutzart IP 65) ist eine Steuerplatine DT-A-1 untergebracht. Auf dieser Platine befinden sich unter anderem der Eingang für die Spannungsversorgung, der Trafo, sowie die Anschlüsse für die Motoreinheiten des Torantriebs. Weiterhin beherbergt die SOMMER Steuerung twist XL im Gehäuse auch viele Anschlüsse für Zubehör und Sicherheitseinrichtungen wie z. B. Taster, Funkempfänger, Warnleuchten und Lichtschranken.

Zusätzlich zur Steuerung werden ein dazu passender Funkempfänger SOMup 4 sowie ein Handsender Pearl Vibe mitgeliefert. Beide arbeiten mit dem von SOMMER eigens entwickelten Funkstandard 868,95 MHz SOMloq2, der sich durch seine Bidirektionalität und die 128-Bit-Verschlüsselung auszeichnet. Ist bereits SOMloq2 fähiges Funkzubehör vorhanden, so lässt sich dieses auch am neuen Empfänger weiterverwenden.

Hinweise zum Austausch der Steuerung twist XL im Gehäuse

Bitte beachten Sie, dass eine SOMMER Steuerung twist XL im Gehäuse nur durch eine ausgebildete Elektrofachkraft ausgetauscht werden darf. Dies liegt daran, dass hierfür die alte Steuerungseinheit vom 230-V-Netzanschluss entfernt werden muss, um anschließend die neue daran anschließen zu können. Wird dies unsachgemäß durchgeführt, so besteht die Gefahr von lebensgefährlichen Stromschlägen.

Anschlussarbeiten, die nur den 24-V-Niederspannungsteil betreffen, wie z. B. jene für die Antriebseinheiten, Lichtschranken, Signalleuchten oder Innentaster dürfen auch Nichtfachkräfte ausführen. Bitte achten Sie dabei darauf, dass während dieser Arbeiten die Hauptspannungsversorgung abgeschaltet ist. Weiterhin ist für alle Schritte die Bedienungsanleitung zu konsultieren. Nach dem Austausch der SOMMER Steuerung twist XL im Gehäuse ist auf jeden Fall eine Neu-Inbetriebnahme des Torantriebs erforderlich.

Das hier erhältliche Ersatzteil ist zu allen SOMMER Drehtorantrieben twist XL und twist 350 kompatibel. Werden jedoch ältere Steuerungen mit Rollingcode-Empfänger ersetzt, so ist zugehöriges Funkzubehör ggf. nicht mit der neuen Steuerung kompatibel.

Technische Daten

• Ersatzsteuerung für twist XL u. twist 350 Torantriebe
• Steuerplatine: DTA-1
• Netzanschluss: 230 V AC
• interne Spannung: 24 V DC
• min. Standby-Verbrach: 4,5 Watt
• Temperaturbereich: -25 bis +70 °C
• Schutzart Gehäuse: IP 65
• Abmessungen Gehäuse (B x H x T): 250 x 175 x 75 mm

EAN: 4015862918277
