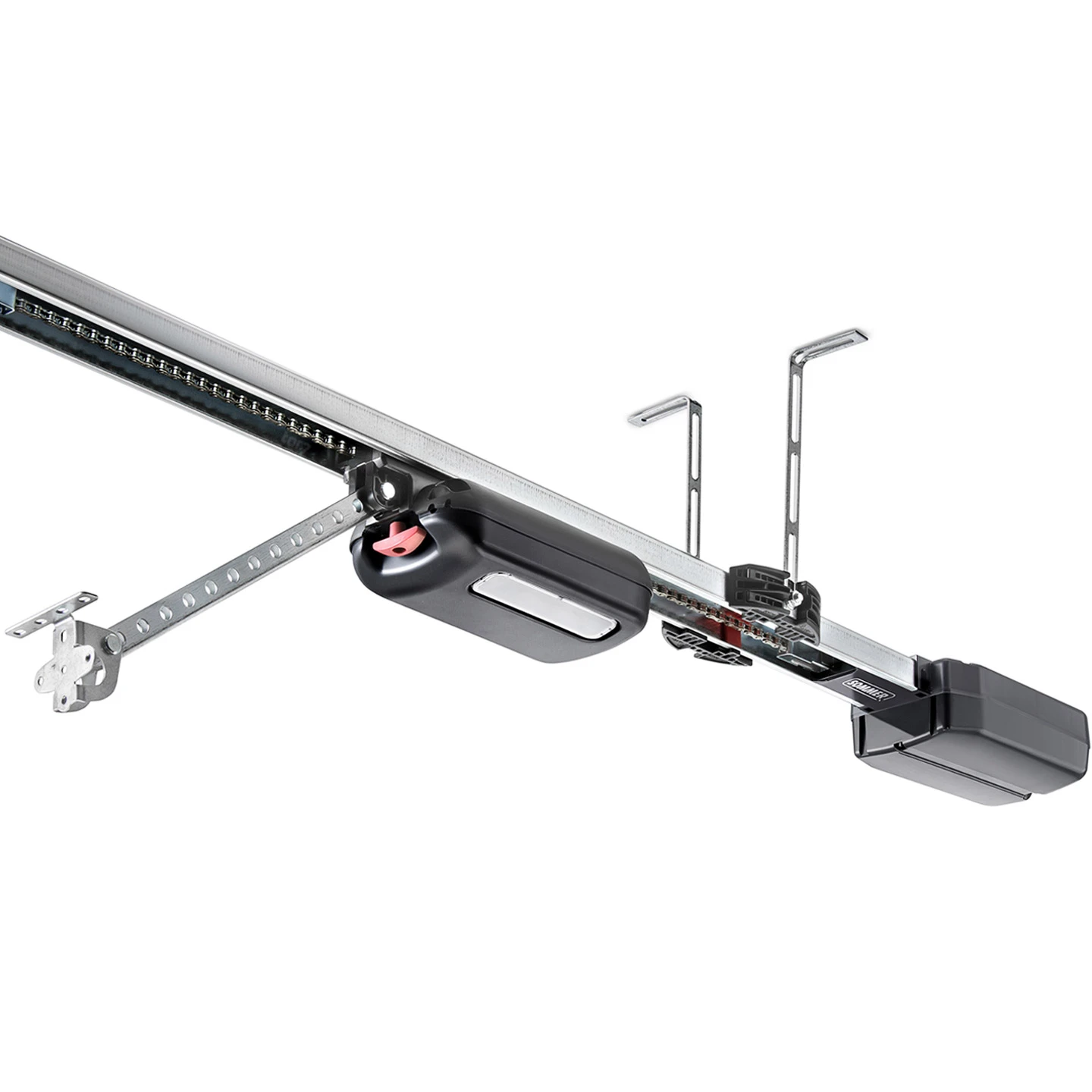

SOMMER Garagentorantrieb S 9080 Base+

Beschreibung zu SOMMER Garagentorantrieb S 9080 base+

Mit seiner Zugkraft von 800 N ist der SOMMER Garagentorantrieb S 9080 base+ vor allem für mittelgroße und größere Torblätter geeignet, die maximal 6000 mm breit, 2500 mm hoch und 160 kg schwer sein dürfen. Das einbaufertige Komplettset enthält alles, was für die Erstinstallation und den Betrieb des Torantriebs erforderlich ist, wie z. B. Führungsschiene, Deckensteuerung, Laufwagen und Handsender. Dank des umfangreichen Zubehörangebots von SOMMER ist es möglich, den Antrieb um weitere nützliche Funktionen bedarfsgerecht zu erweitern.

Lieferumfang

• Laufwagen inkl. Antriebsmotor und dazugehöriger Motorsteuerungsplatine
• bidirektionaler SOMloq2-Funkempfänger (868,95 MHz, 4 Kanäle, 40 Funkspeicherplätze), der im Laufwagen eingebaut ist
• im Laufwagen integrierte Beleuchtung, bestehend aus besonders lichtstarken SMD-LEDs
• 3-teilige Laufschiene (C-Profil) für Sektionaltore bis 2500 mm und Schwingtore bis 2750 mm Höhe
• Rollenkette 1/2″ x 1/8“, 239 Glieder, feststehend in Laufschiene eingebaut
• Deckensteuerung mit darin befindlicher Steuerungsplatine, hinten an Schiene befestigt
• SOMMER Deckenaufhängung Laufschiene
• SOMMER Montagebeutel GTA inkl. Kettenspanner und Sturzbefestigung
• Schubarm für Torblatt, Lochabstand 325 mm
• Beschlagset für Tor inkl. Torbeschlagswinkel einteilig und zugehörigen Schrauben und Ben-Bolzen
• Befestigungsmaterial
• vorprogrammierter SOMMER Handsender Pearl Vibe, schwarz-rot mit Vibrationsfunktion

SOMMER Torantriebe base+ – kraftvoll und zuverlässig

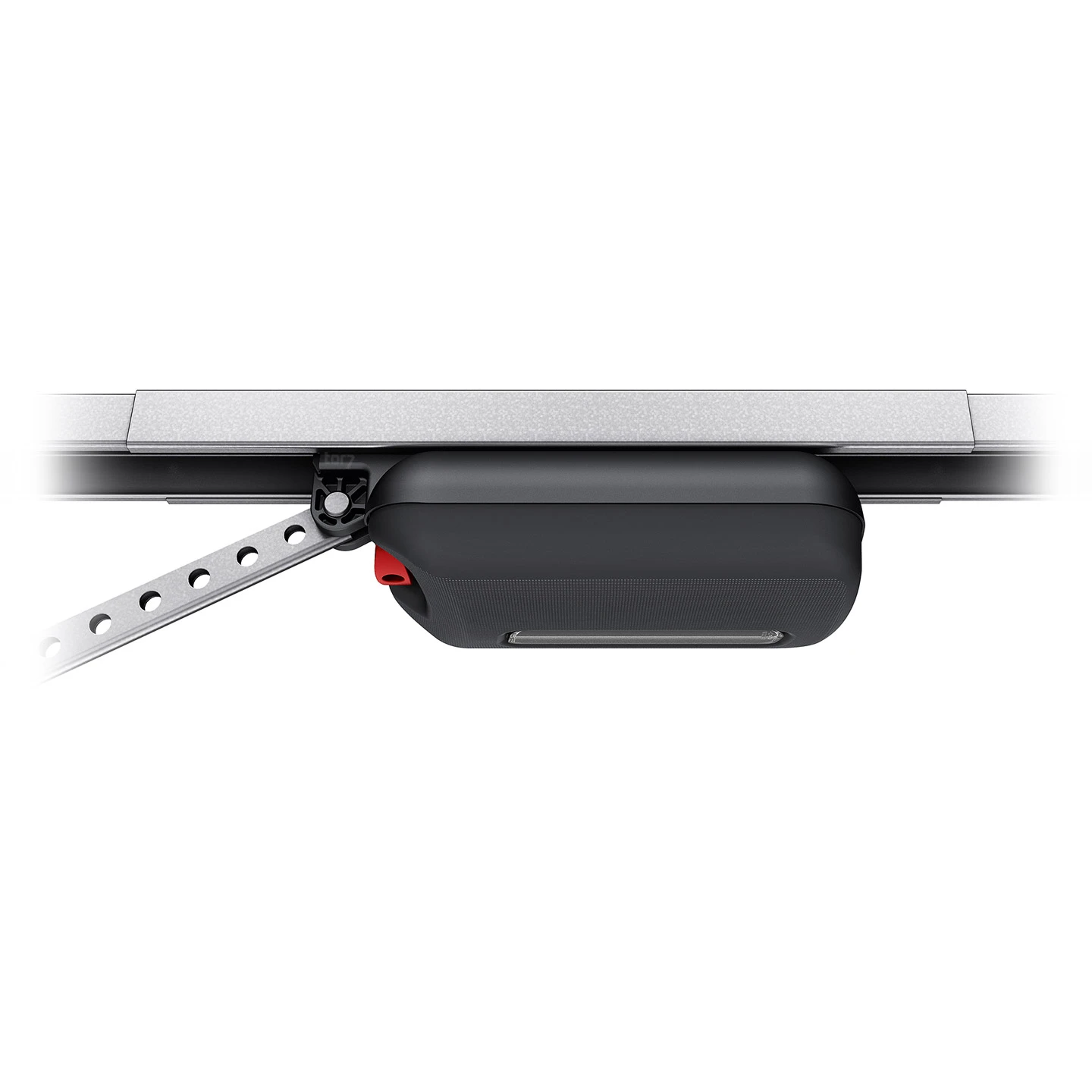

Die Torantriebe base+ sind technisch betrachtet die Nachfolger der SOMMER-Antriebe Marathon, Sprint und Duo. Bei diesen base+ Modellen kommt, wie bei allen Garagentorantrieben des Herstellers, eine mitlaufende Motoreinheit (Laufwagen) zum Einsatz. Diese fährt entlang einer in der Schiene feststehenden Rollenkette. Der Vorteil des Prinzips einer starren Kette liegt darin, dass der Antrieb mit einer durchschnittlichen Schallemission von 59 db(A) besonders geräuscharm arbeitet. Zudem sind die Antriebe wartungsfrei und sehr langlebig. Das regelmäßige Ölen der Antriebskette ist nicht erfolderlich.

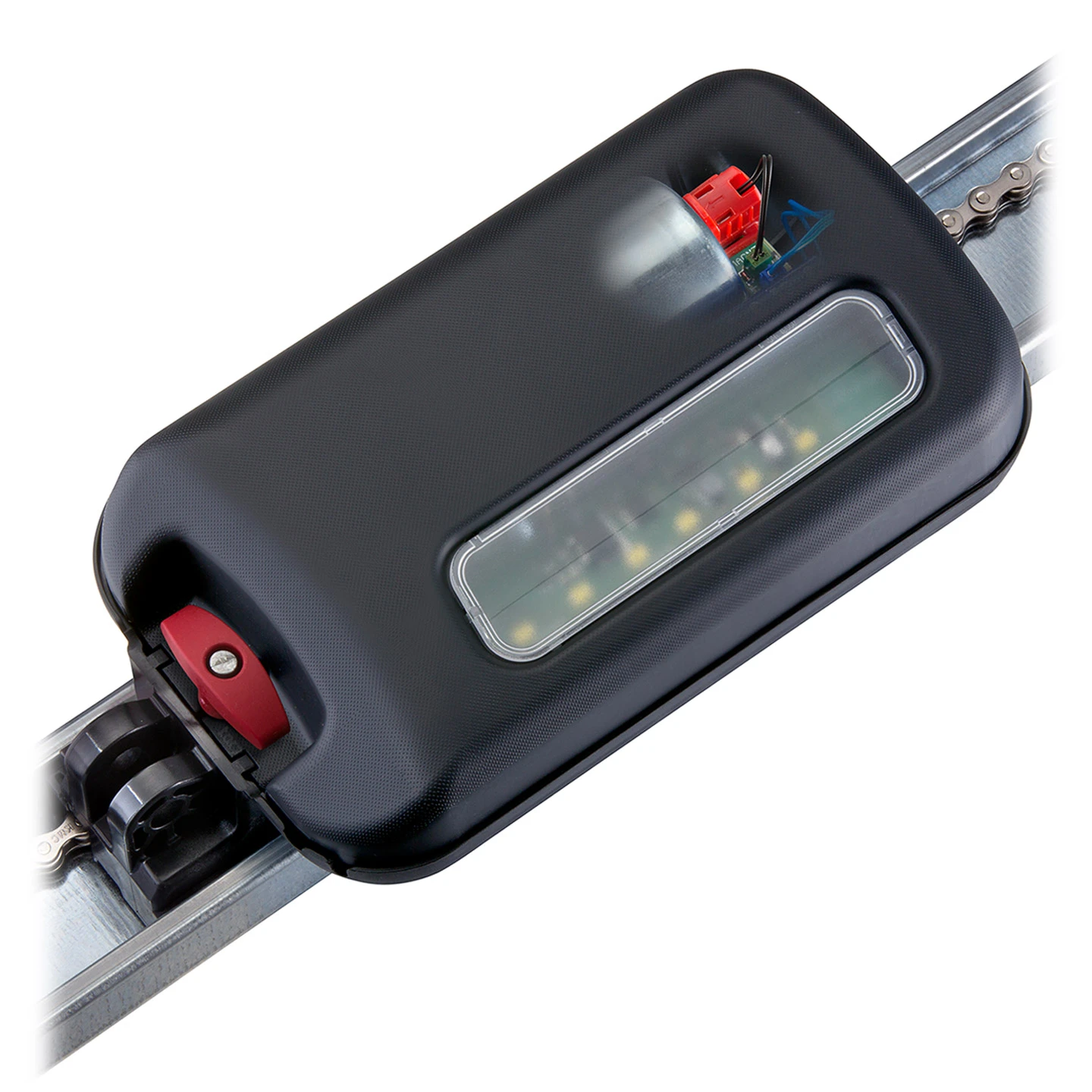

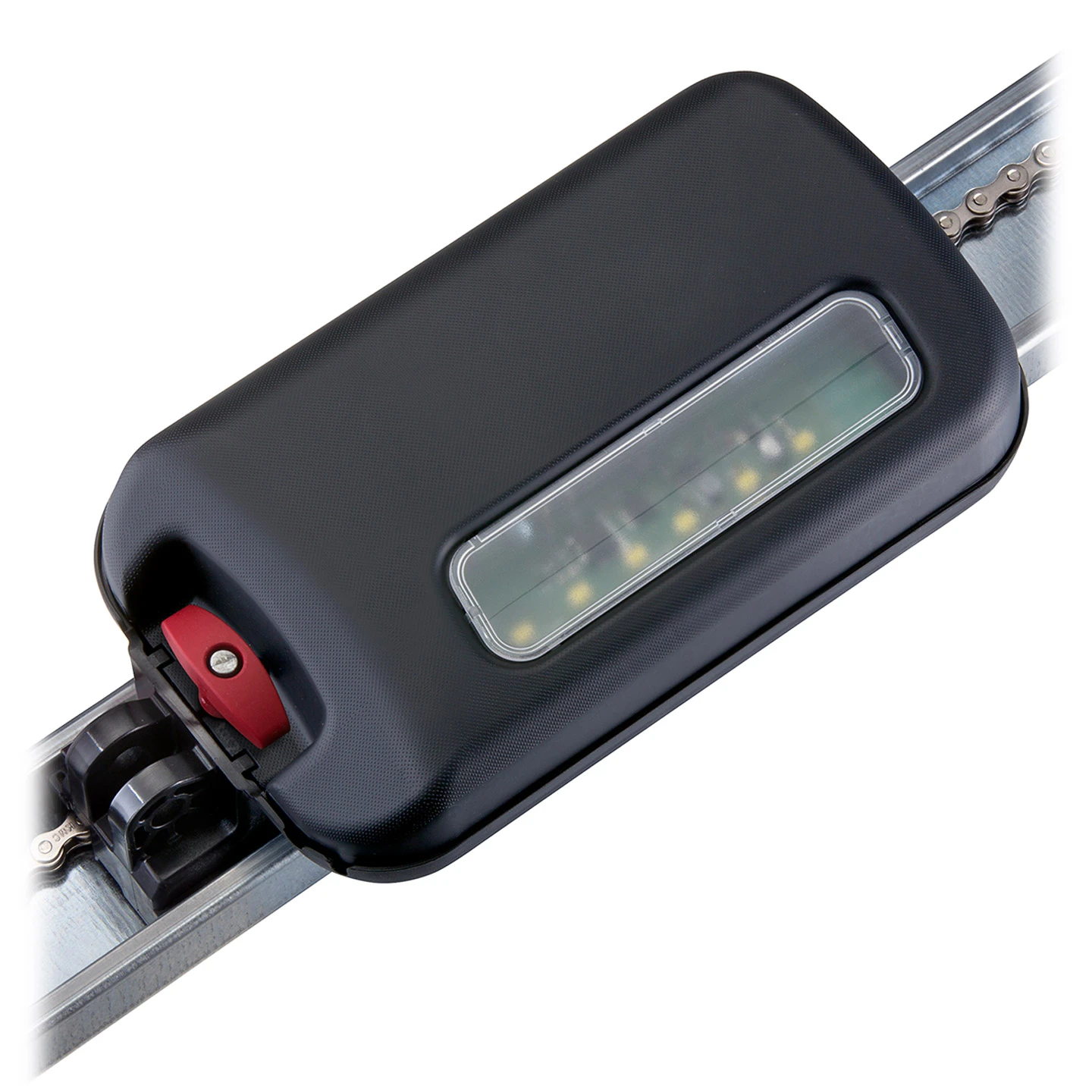

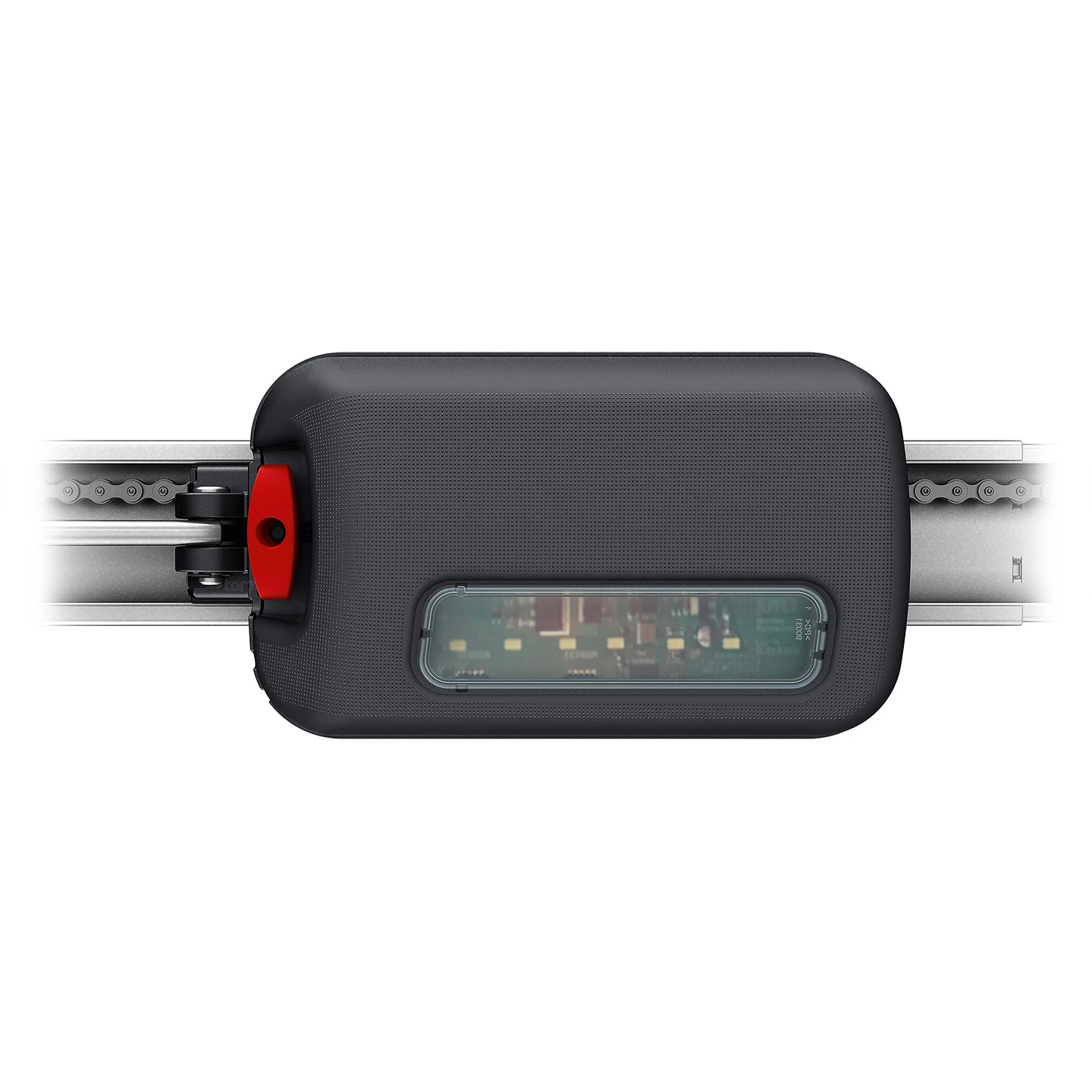

Allgemein wurden die Modelle der Serie base+ gegenüber deren Vorgängern technisch, aber auch vom Design her komplett überarbeitet. Eine Neuerung ist die energiesparende LED-Beleuchtung, die im Laufwagen eingebaut ist. Diese besteht aus sechs besonders lichtstarken SMD-LED’s. Des Weiteren wurden auch die Stromabnehmer, über welche der Laufwagen die 24-V-Niederspannung von Kette und Schiene abgreift, verbessert. So sind die neuen Abnehmer nun noch verschleißärmer als bei den Vorgängermodellen und auch zuverlässiger, was die Stromübertragung betrifft.

Garagentorantriebe der Modellreihe base+ sind in drei verschiedenen Leistungsklassen erhältlich. So wird hier die mittlere Variante S 9080 base+ angeboten, die eine maximale Zugkraft von 800 N aufweist. Mit diesem Antrieb können Garagentore mit einer Breite bis 6000 mm und einem Gewicht bis zu 160 kg bewegt werden. Ist Ihr Garagentor jedoch deutlich kleiner und leichter als 120 Kg, so kommt hier auch der günstigere SOMMER Garagentorantrieb S 9060 base+ in Frage. Alternativ gibt es dann auch noch den SOMMER Garagentorantrieb S 9110 base+ mit 1100 N für Tore, die größer und schwerer sind.

Technische Daten

Eigenschaften	S 9080 base+
maximale Zug- und Druckkraft:	800 N
Öffnungsgeschwindigkeit:	21 cm/s
Gesamtgewicht (Antrieb + Schiene):	13 kg
Bewegungshub (mit 3-teiliger Schiene):	2750 mm
max. Bewegungshub (mit 3 x 1096 mm Schienenverlängerung):	6000 mm

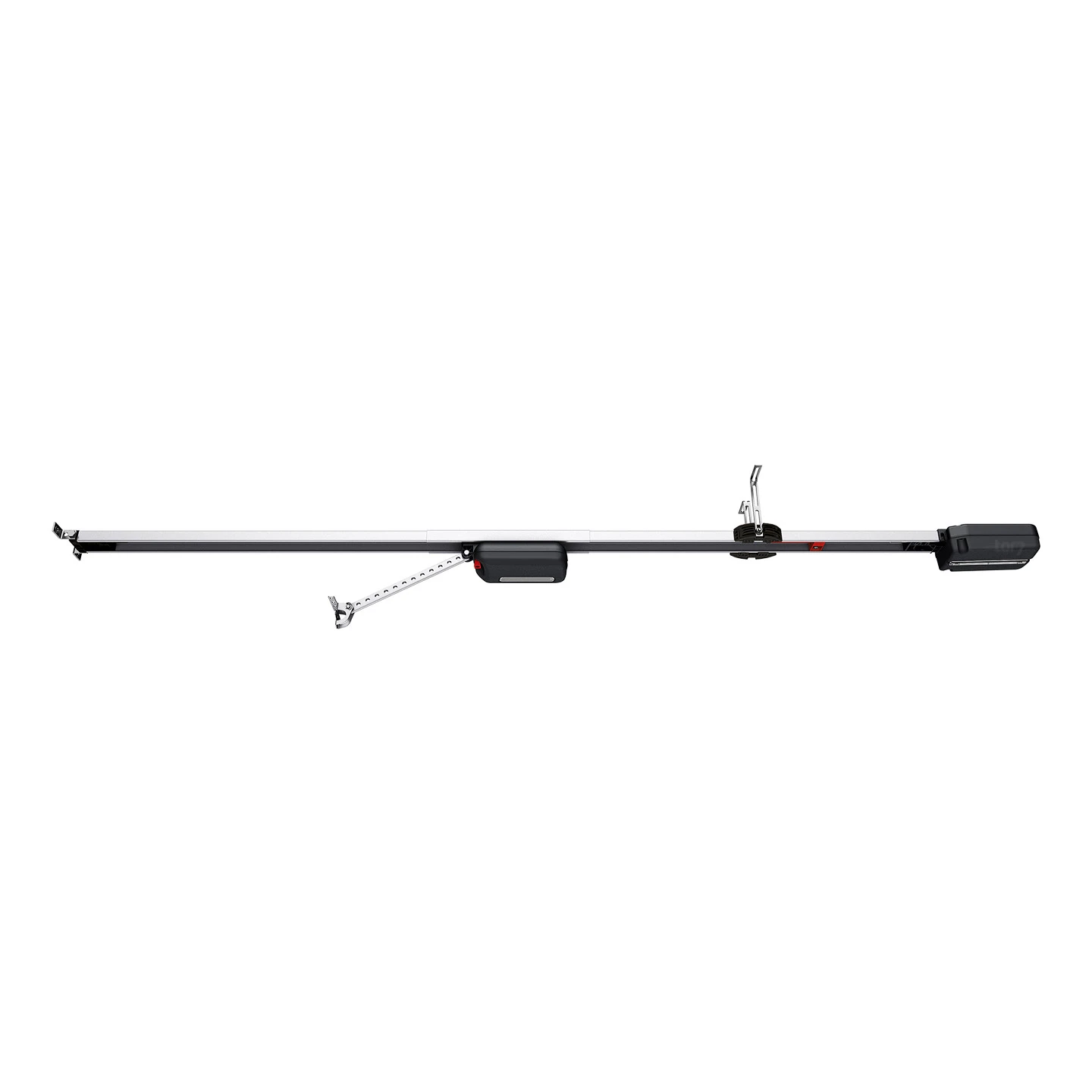

Gesamtlänge (Schiene + Steuerung):	3554 mm
maximale Torfläche (leichtgängiges Sektionaltor):	15,00 m²
maximales Torgewicht:	160 kg
maximale Torbreite:	6000 mm
maximale Höhe Schwingtor:	2750 mm
maximale Höhe Sektionaltor:	2500 mm
Standby:	1 W
Beleuchtung:	6 SMD-LED
Einsatz-Temperaturbereich:	-25 bis +65 °C
Funkstandard:	868,95 MHz SOMloq2



Deckensteuerung, Laufwagen und Anschlüsse für Zubehör

Die Modellreihe base+ ist dadurch gekennzeichnet, dass das Gehäuse der Antriebssteuerung als Deckensteuerung am hinteren Ende der Laufschiene befestigt wird. Innerhalb dieser befindet sich die eigentliche Hauptsteuerplatine, die auch die Anschlüsse für das stationäre Zubehör beherbergt. Unter stationärem Zubehör versteht sich alles, was nicht mit dem Laufwagen mitfahren kann, wie unter anderem externe Taster, Schlüsseltaster, externe Funkempfänger, Lichtschranken, Zusatzrelais oder auch zusätzliche Beleuchtungen.

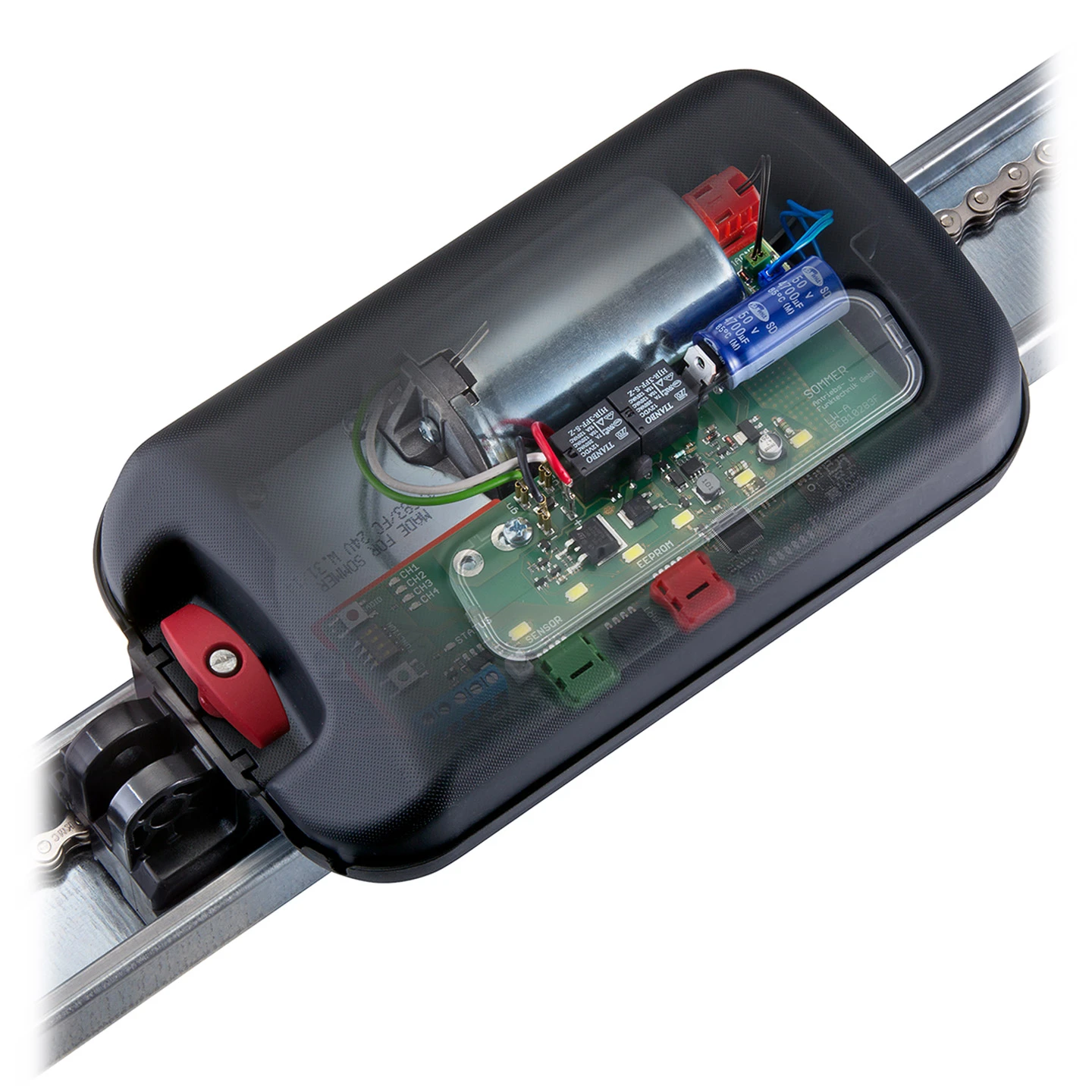

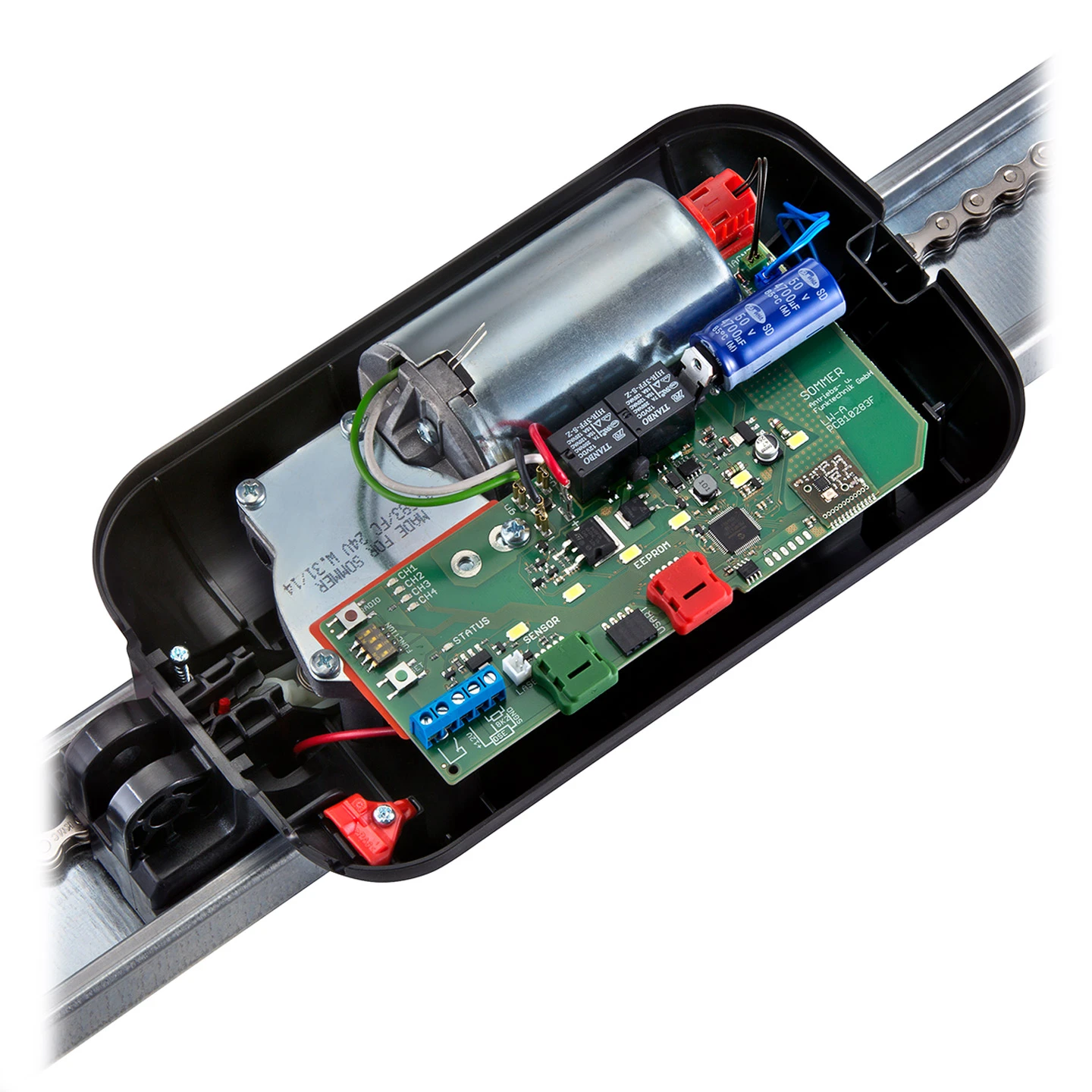

Innerhalb des Laufwagens ist eine weitere Platine, die Motorsteuerungsplatine, untergebracht. Deren wichtigstes Merkmal ist der intelligente Hall-Sensor, durch den die Steuerung immer die genaue Position des Torantriebs erfassen kann. Daneben sind diverse Anschlüsse für optionales Zubehör vorhanden, viele davon sind entsprechend beschriftete Plug-And-Play-Steckplätze. Zu dem optional erhältlichen Zubehör für den Laufwagen zählen u. a. Bewegungsmelder, Parkpositionslaser, Buzzer und Feuchtigkeitssensoren. Es können aber auch am Torblatt befestigte Sicherheitseinrichtungen wie beispielsweise Schließkantensicherungen oder Schlupftürkontakte installiert werden. Das besondere beim Laufwagen ist, dass im Gegensatz zu klassischen Torantrieben keine Spiralkabel erforderlich sind.

SOMloq2-Funkstandard

Eine der wichtigsten Innovationen bei Garagentorantrieben der Baureihen base+ und pro+ ist der neu eingeführte Funkstandard SOMloq2. Alle Antriebe der hier genannten Modellreihen verfügen über einen im Laufwagen eingebauten SOMloq2-Funkempfänger. Bei diesem Standard handelt es sich um einen verbesserten 868,95 MHz Rolling Code Standard, der sich durch seine Rückmeldefähigkeit (bidirektional) und seine besonders sichere 128 Bit-Verschlüsselung auszeichnet. Die Empfänger der base+ Antriebe verfügen dabei immer über vier Funkkanäle, die den Funktionen Impuls (CH1), Teilöffnung/Licht (CH2), Richtungswahl Tor-Auf (CH3) und Richtungswahl Tor-Zu (CH4) zugeordnet sind.

Innerhalb des Funkempfängers befindet sich ein interner Speicher, der bis zu 40 verschiedenen Funkbefehle (Handsendertasten) abspeichern kann. Handelt es sich dabei immer um 4-Befehl-Handsender wie z. B. dem PEARL Vibe, so reicht der Speicherplatz also für 10 vollständig angelernte Sender aus. Es besteht jedoch die Möglichkeit, den verfügbaren Speicherplatz mit dem separat erhältlichen Speichermodul SOMMER Eprom Memo auf 450 Funkbefehle zu erweitern.

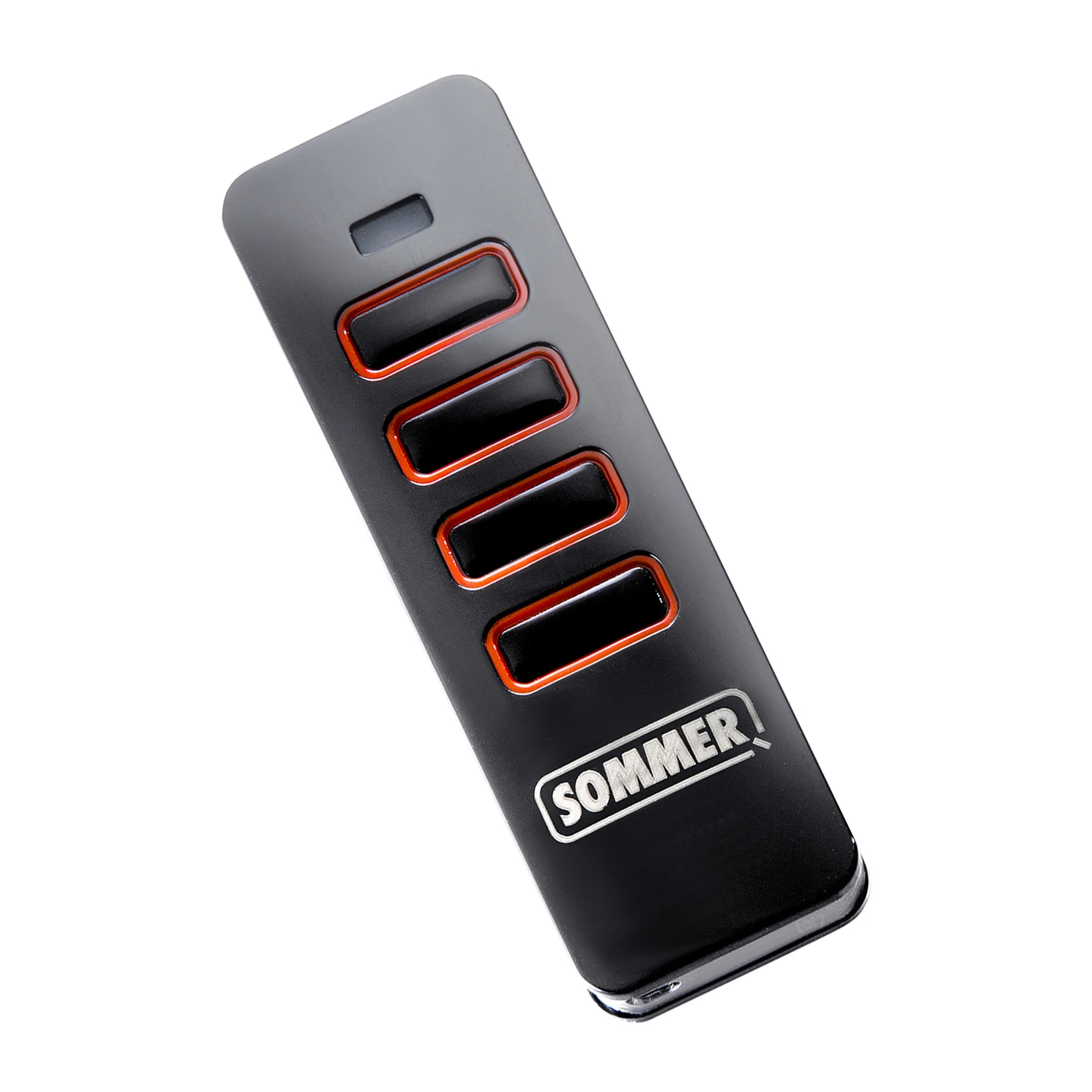

Jedem neuen Garagentorantrieb S 9080 base+ liegt immer ein 4-Befehl-Handsender Pearl Vibe mit bei. Das besondere an diesem Sender ist die nur bei SOMMER erhältliche Vibe-Funktion. Jedes Mal, wenn ein Funkbefehl an den Torantrieb gesendet wird, wird dies bei erfolgreicher Übermittelung durch ein kurzes Vibrieren quittiert. Der Sender verfügt zudem über vier Tasten, mit denen sich bis zu vier Funktionen oder auch vier verschiedene Torantriebe steuern lassen. Hierbei sind alle Geräte mit SOMloq2-Empfänger, als auch mit einem ältere SOMloq-Rolling-Code-Empfänger kompatibel.

Hinweis: Der SOMloq2-Empfänger im Antrieb funktioniert ausschließlich nur mit SOMloq2-Handsendern. Ältere Sender, die nur mit SOMloq Rolling Code arbeiten, funktionieren leider nicht.

EAN: 4015862029089
