Hörmann Zubehörbeutel Für LineaMatic Und LineaMatic P Bis 02/2017

Beschreibung zu Hörmann Zubehörbeutel für LineaMatic und LineaMatic P bis 02/2017

Der Hörmann Zubehörbeutel für die Schiebetorantriebe LineaMatic und LineaMatic P ist im Lieferumfang der entsprechenden Antriebe standardmäßig enthalten. Benötigen Sie einzelne Bauteile aus diesem Beutel oder einen kompletten Zubehörbeutel für IhrenLineaMatic oder P, können Sie diesen hier als Ersatzteil kaufen. Die in dem Zubehörbeutel enthaltenen Bauteile sind bestens aufeinander abgestimmt und sorgen für einen dauerhaft sicheren Stand Ihres Schiebetorantriebes.

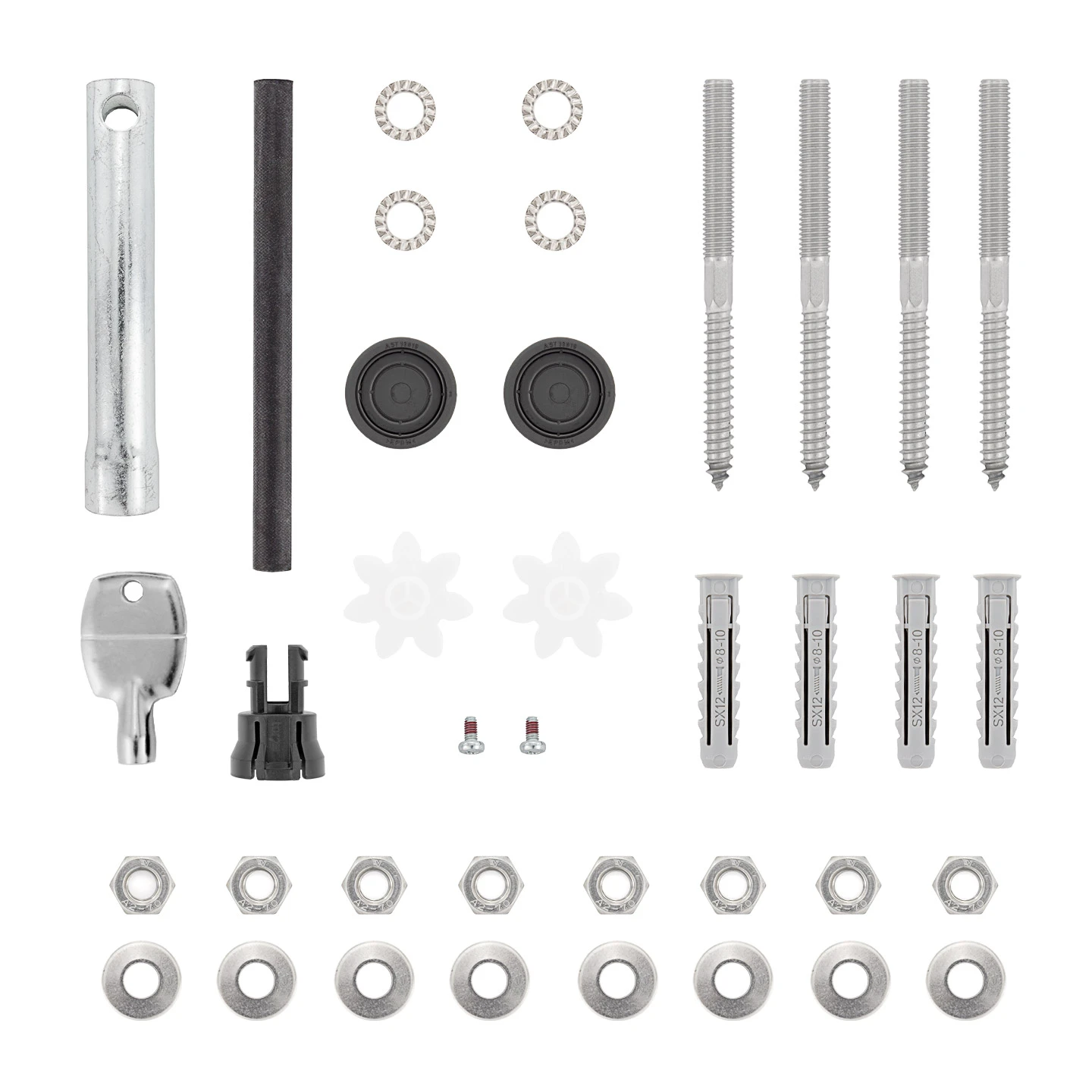

Lieferumfang

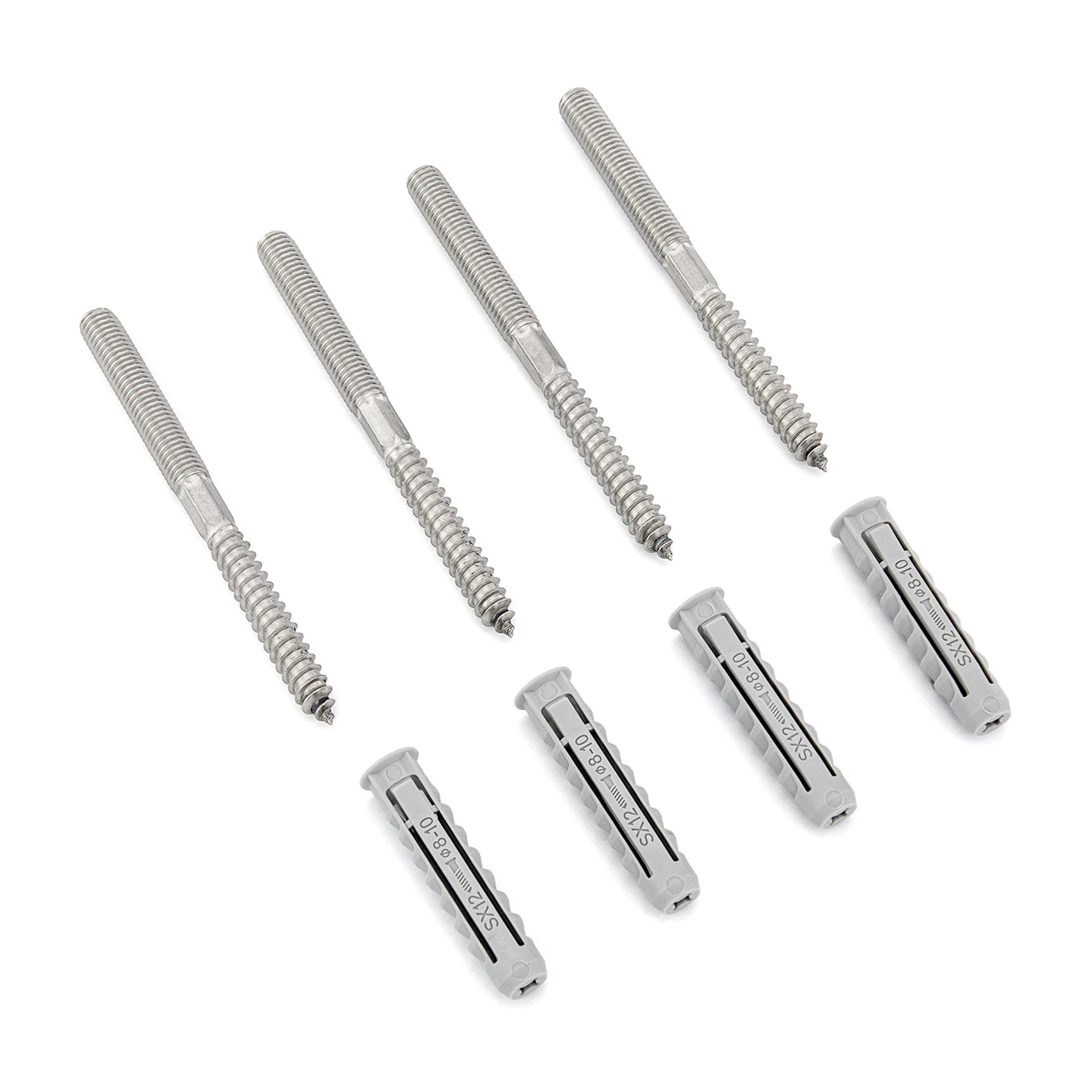

• 4 Gewindestangen zur Bodenbefestigung

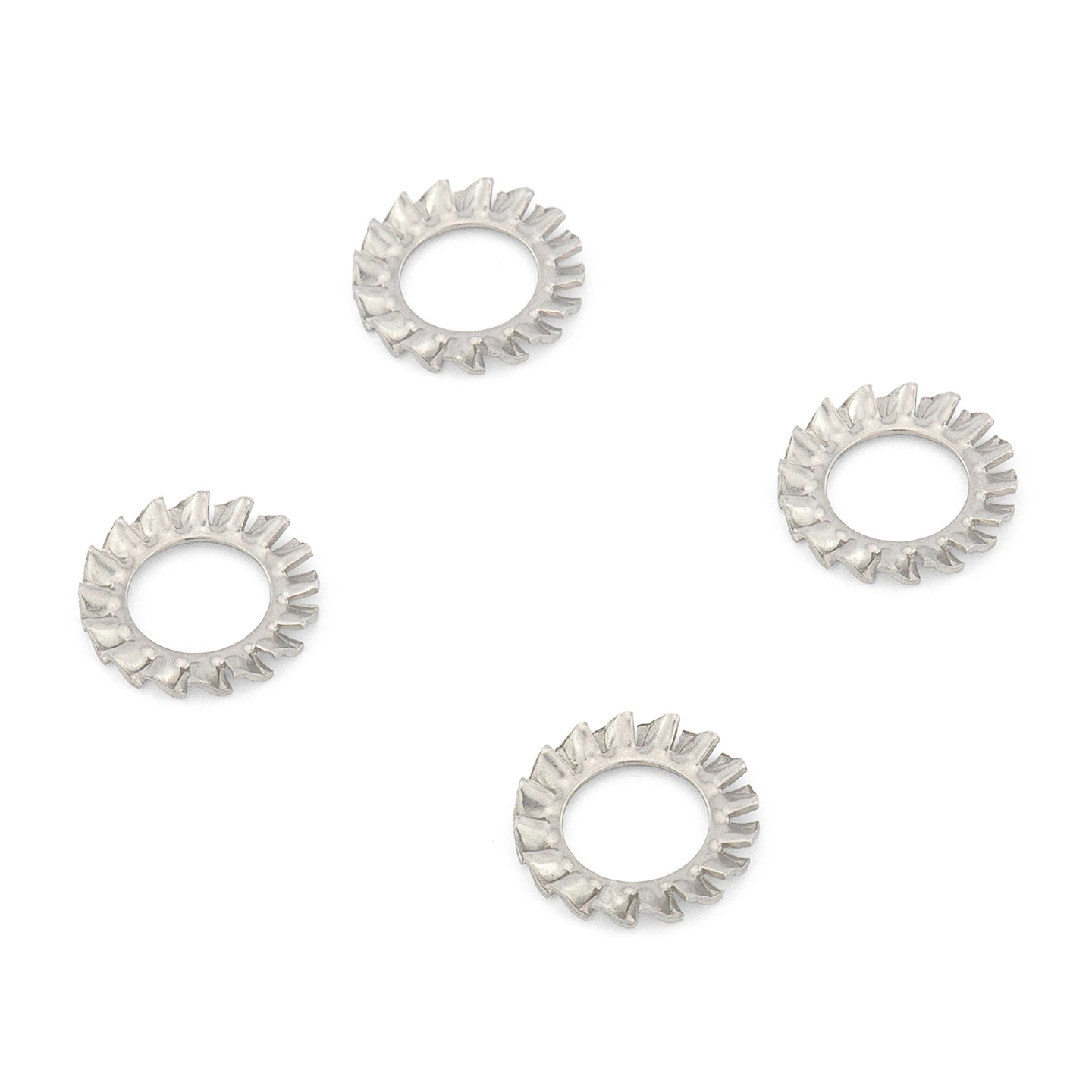

• 4 Dübel und 4 Zahnscheiben

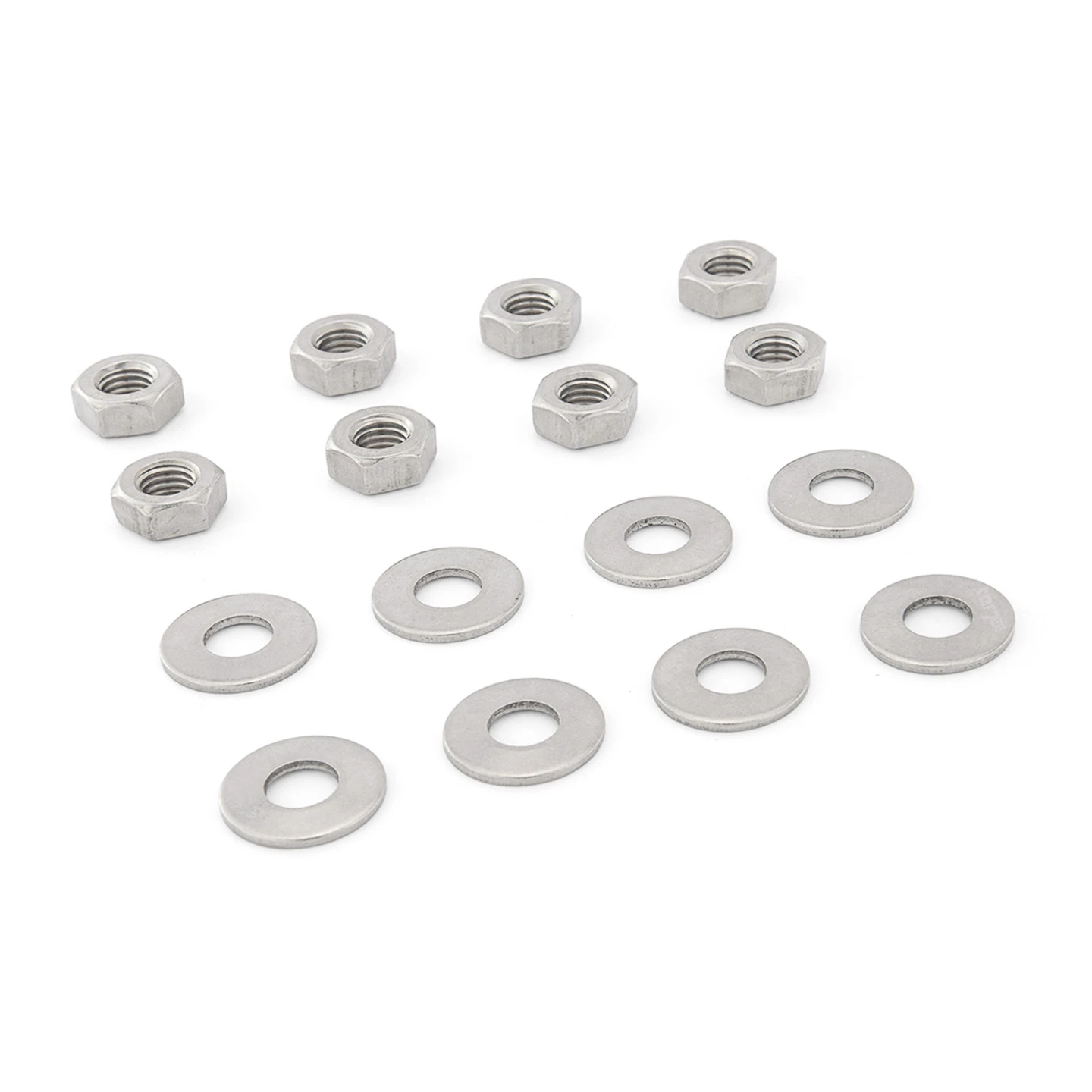

• 8 Muttern und Unterlegscheiben

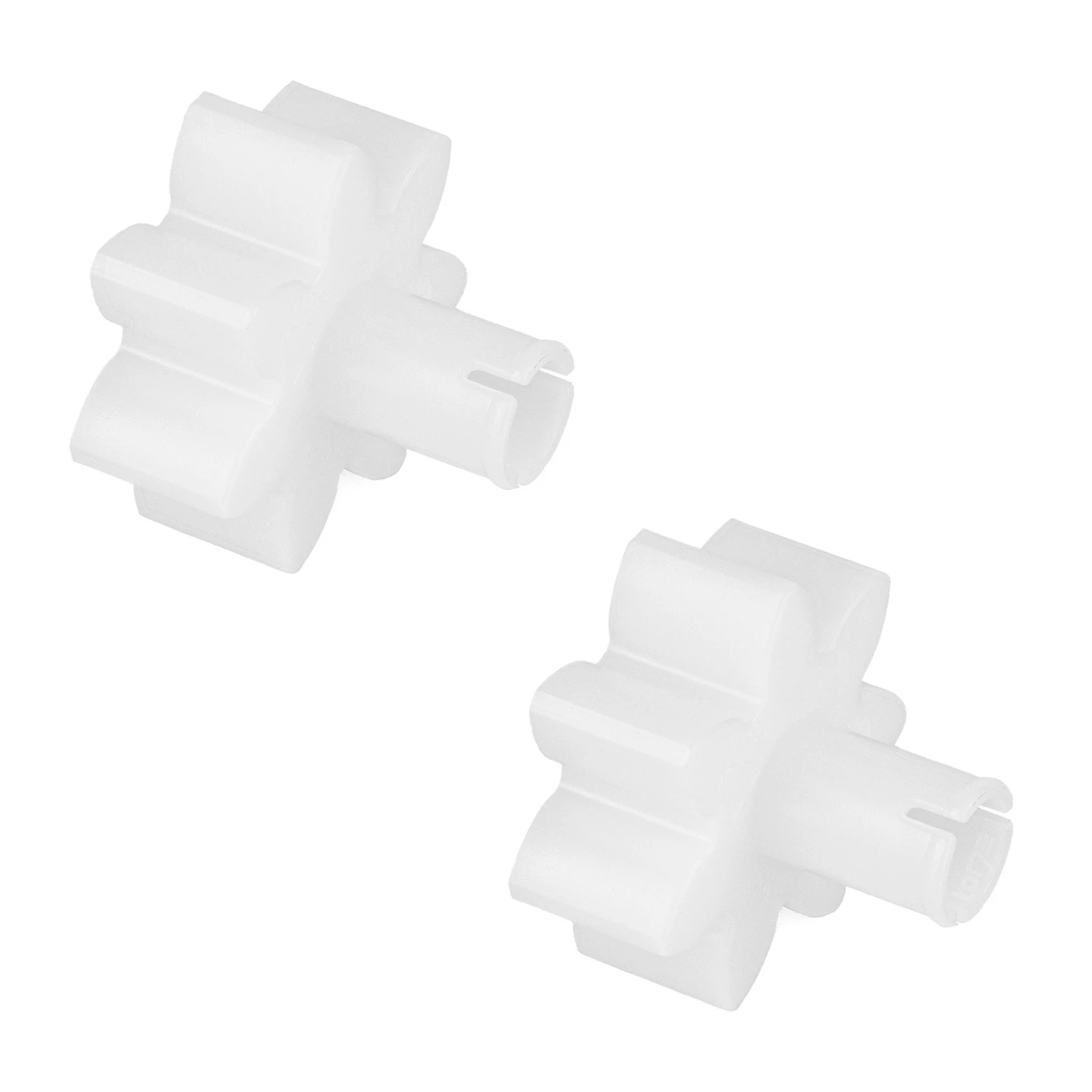

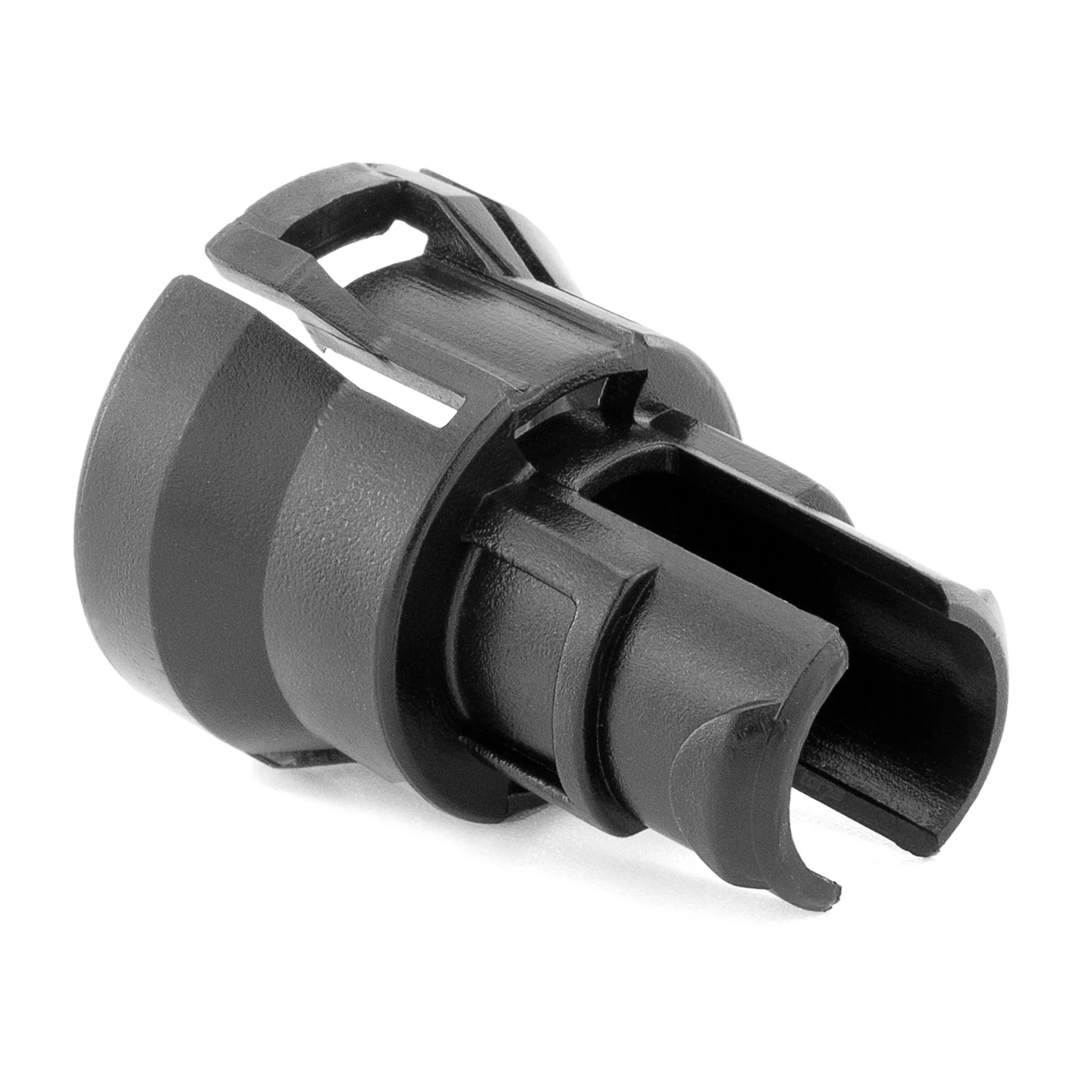

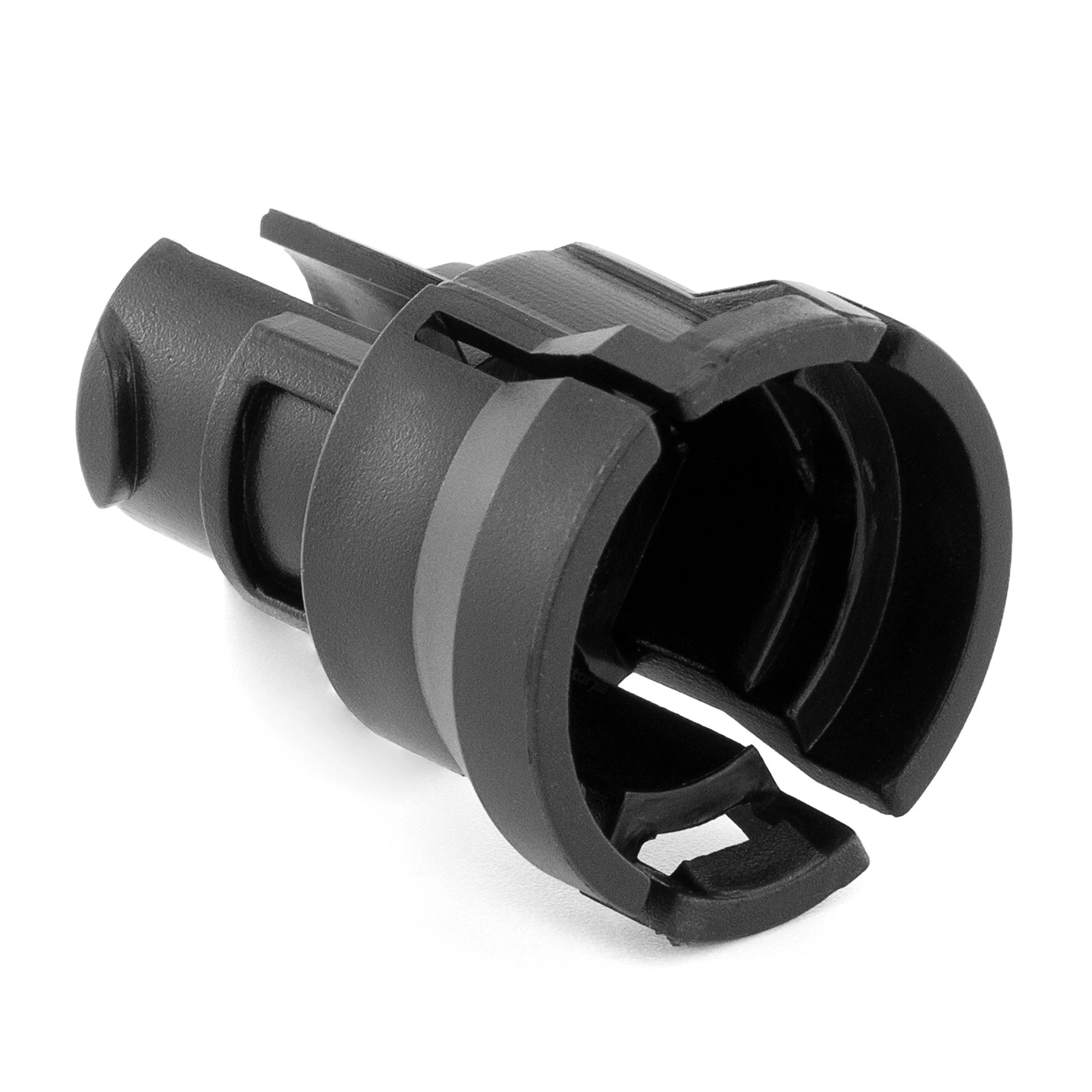

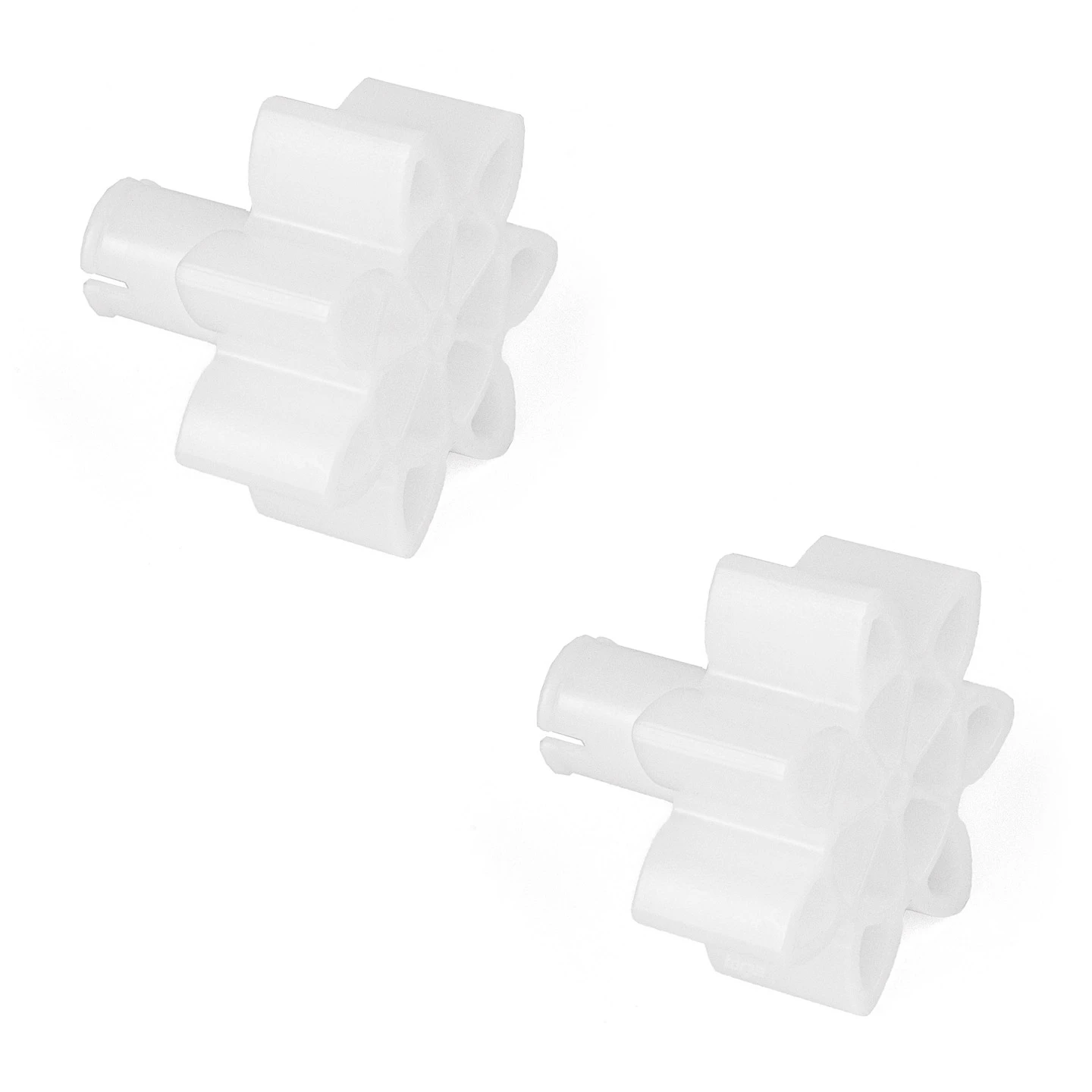

• verschiedene Montagehilfen

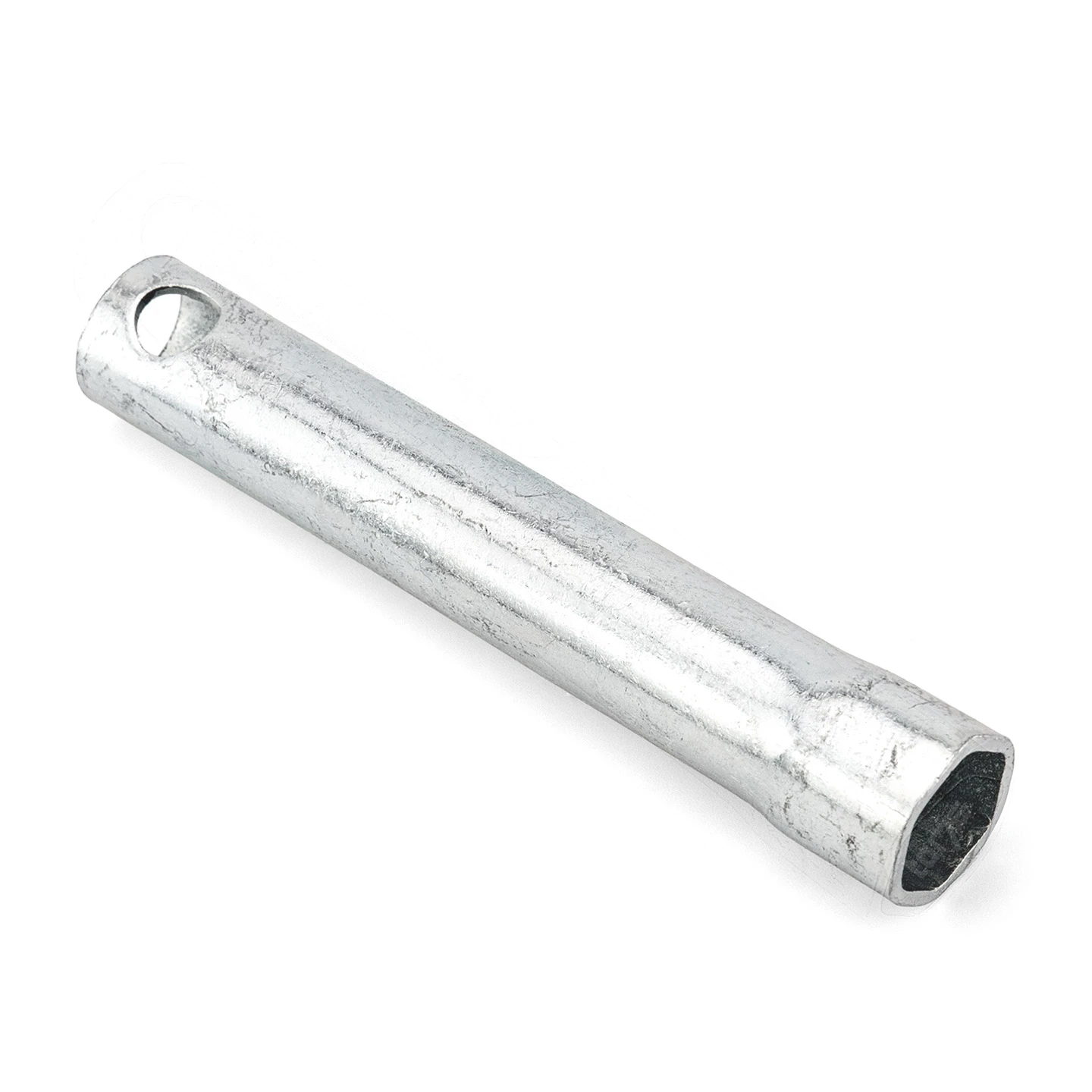

• 1 Haubenschlüssel

Bitte beachten Sie: Der Zubehörbeutel ist nur für LineaMatic- und LineaMatic P-Antriebe bis 02/2017 geeignet. Man erkennt diese an der Programmierung über DIL-Schalter. Für neuere Antriebe mit menügeführter Programmierung bitte den Hörmann Zubehörbeutel für LineaMatic und LineaMatic P bestellen!

Fundament für Schiebetorantrieb sorgfältig planen

Für die sichere Verankerung eines LineaMatic Schiebetorantriebes muss man immer ein ausreichend dimensioniertes Fundament aus Beton ≥ B15 gießen. Dieses muss man frostfrei gründen (Tiefe in Deutschland = mindestens 80 cm) und noch größer vorsehen, wenn eine Schließkantensicherung geplant ist. Durch ein Leerrohr im Fundament erfolgt die Stromversorgung mit einem 230 V Netzkabel. 24 V Zubehör sollte man durch ein separates Leerrohr, getrennt von der Netzzuleitung, mit einer entsprechenden Zuleitung versorgen. Die entsprechenden Bohrungen für beide Leitungen sowie die Lochabstände für die Gewindestangen kann man anhand der mitgelieferten Schablone festlegen. Vor den folgenden Montageschritten muss das Fundament ausreichend ausgehärtet sein.

Für Montage der Bodenplatte ist exakte Vorbereitung erforderlich

Unter Verwendung der Schablone aus der Einbauanleitung kann man die korrekten Anbaumaße leicht ermitteln. Mit ihrer Hilfe zeichnet man alle benötigten Löcher an und bohrt diese in den Beton. Abschließend kann man den Schiebetorantrieb an der Bodenplatte festschrauben und je nach gewünschter und erforderlicher Höhe ausrichten.

EAN: 4042533461763
