Hörmann Zargenzubehörkarton BR40, RM = 2550 Mm, Z-Beschlag

Beschreibung zu Hörmann Zargenzubehörkarton BR40, RM = 2550 mm, Z-Beschlag

Der Hörmann Zargenzubehörkarton für die Beschlagsart Z eignet sich für Hörmann Garagen-Sektionaltore der Baureihe 40 mit Produktionszeitraum ab 01.03.2013 und kann bei diesen Toren zur Montage der Zargen und Laufschienen oder bei Verwendung einzelner Komponenten als Ersatzteil genutzt werden. Geeignet ist dieses Zubehörpaket für Tore, die mit einem Z-Beschlag mit seitlichen Zugfedern ausgestattet sind und deren Bestellhöhe unter 2550 mm liegt. Diese Beschlagsart ist der Standardbeschlag bei kleineren Sektionaltoren, die ohne obenliegende Torsionsfedertechnik auskommen. Enthalten sind in diesem umfangreichen Zubehörkarton die Montageteile, wie Laufschienenanker, Anker zur Zargenbefestigung, Knotenbleche oder Klemmplatten, sowie die entsprechenden Dübel, Sechskantschrauben, Flachkopfschrauben und Sechskantmuttern. Mit diesen Einbaumaterialien kann die Montage der Zargenseitenteile und waagerechten Laufschienen nach Herstellervorgaben oder der Austausch einzelner defekter Bauteile erfolgen.

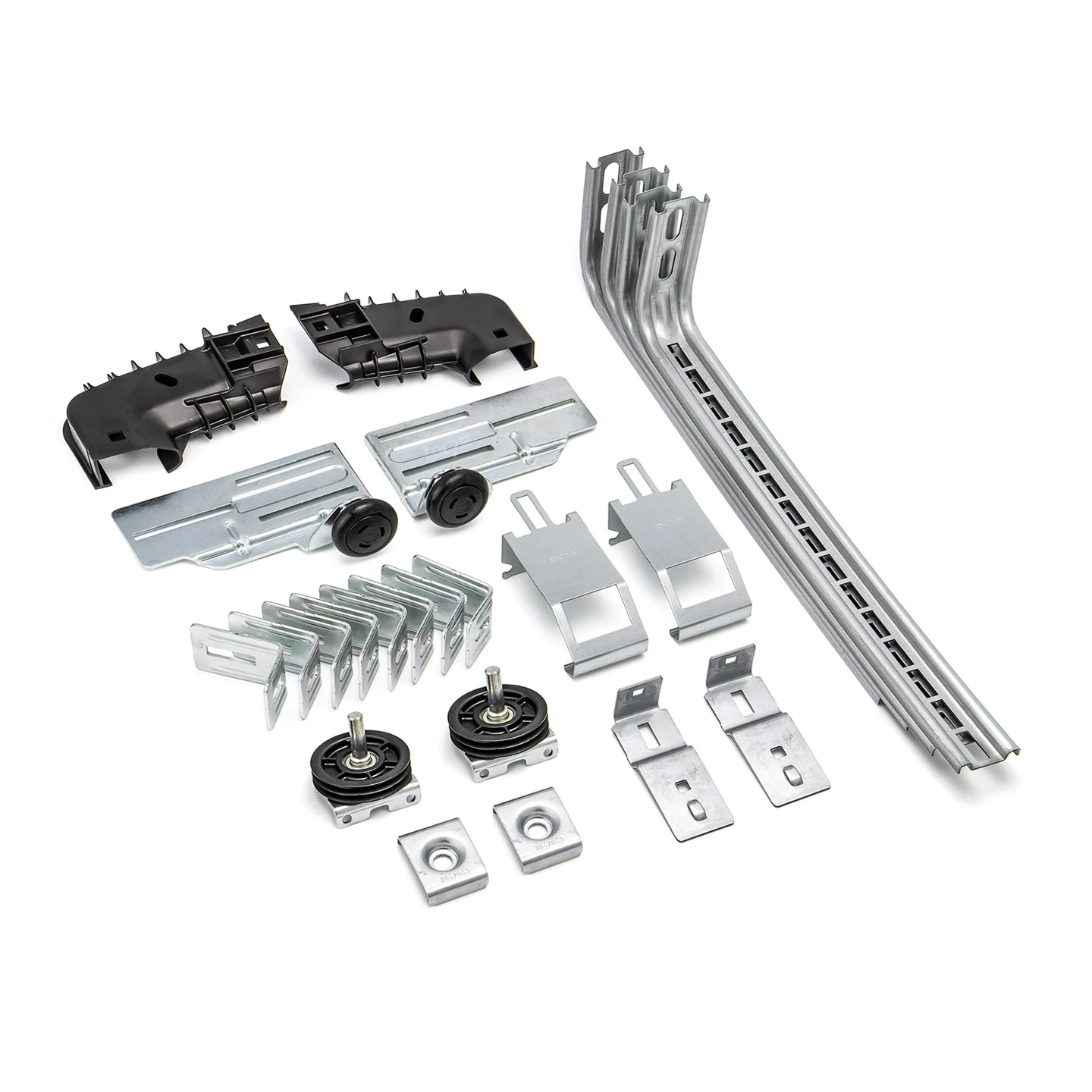

Lieferumfang

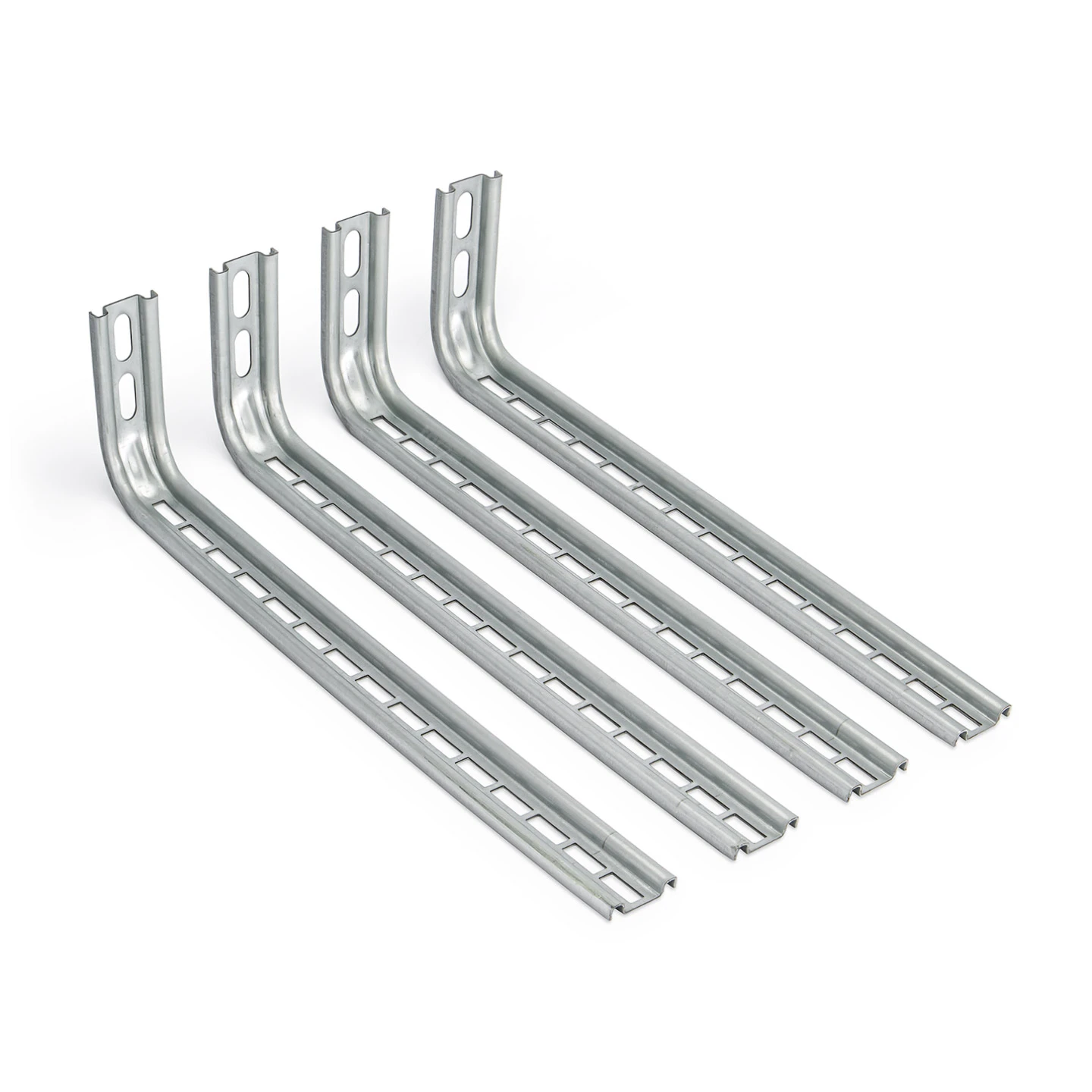

• 4 Stück Hörmann Laufschienenanker

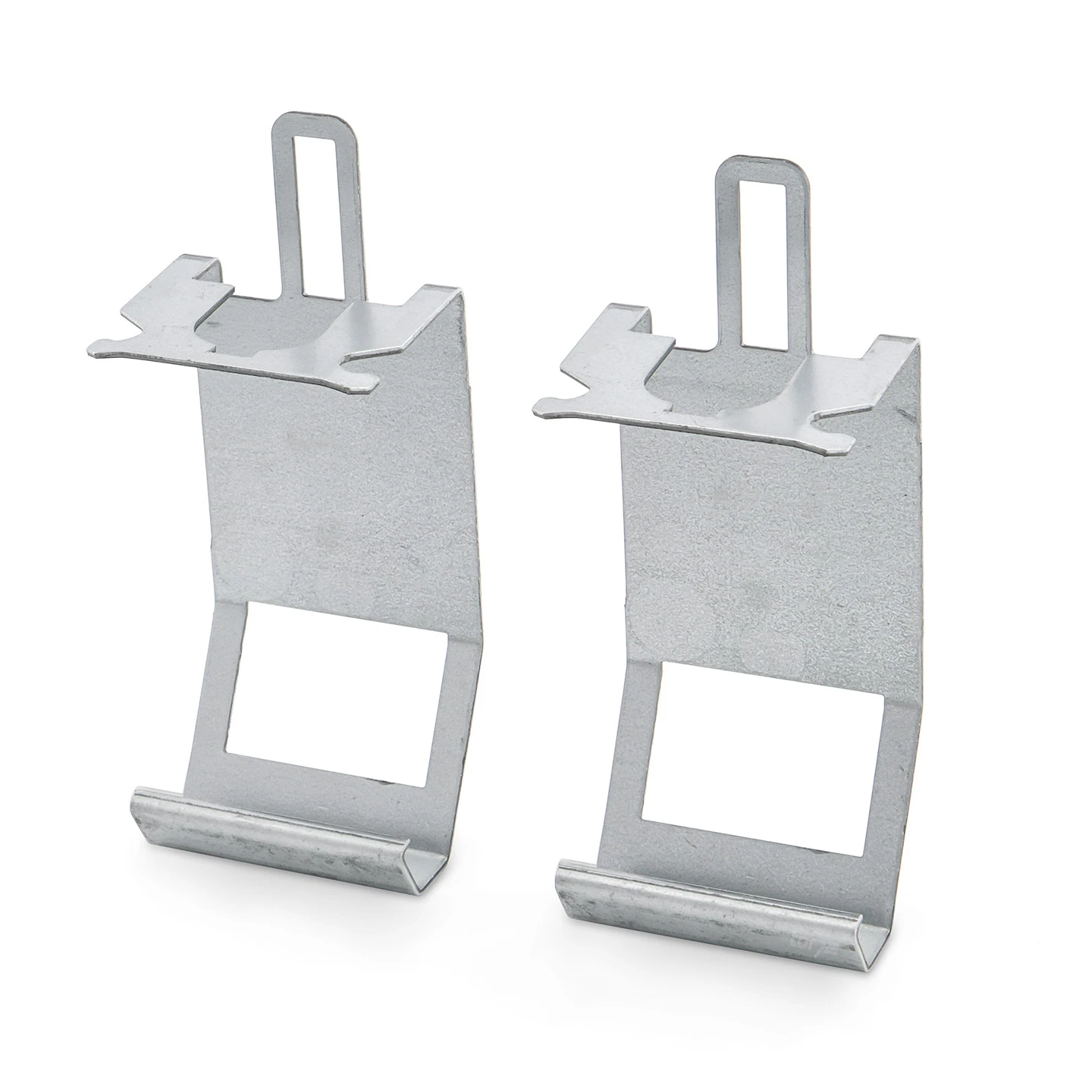

• 2 Stück Hörmann Laufschienenklammer 9,5 für Deckenabhängung

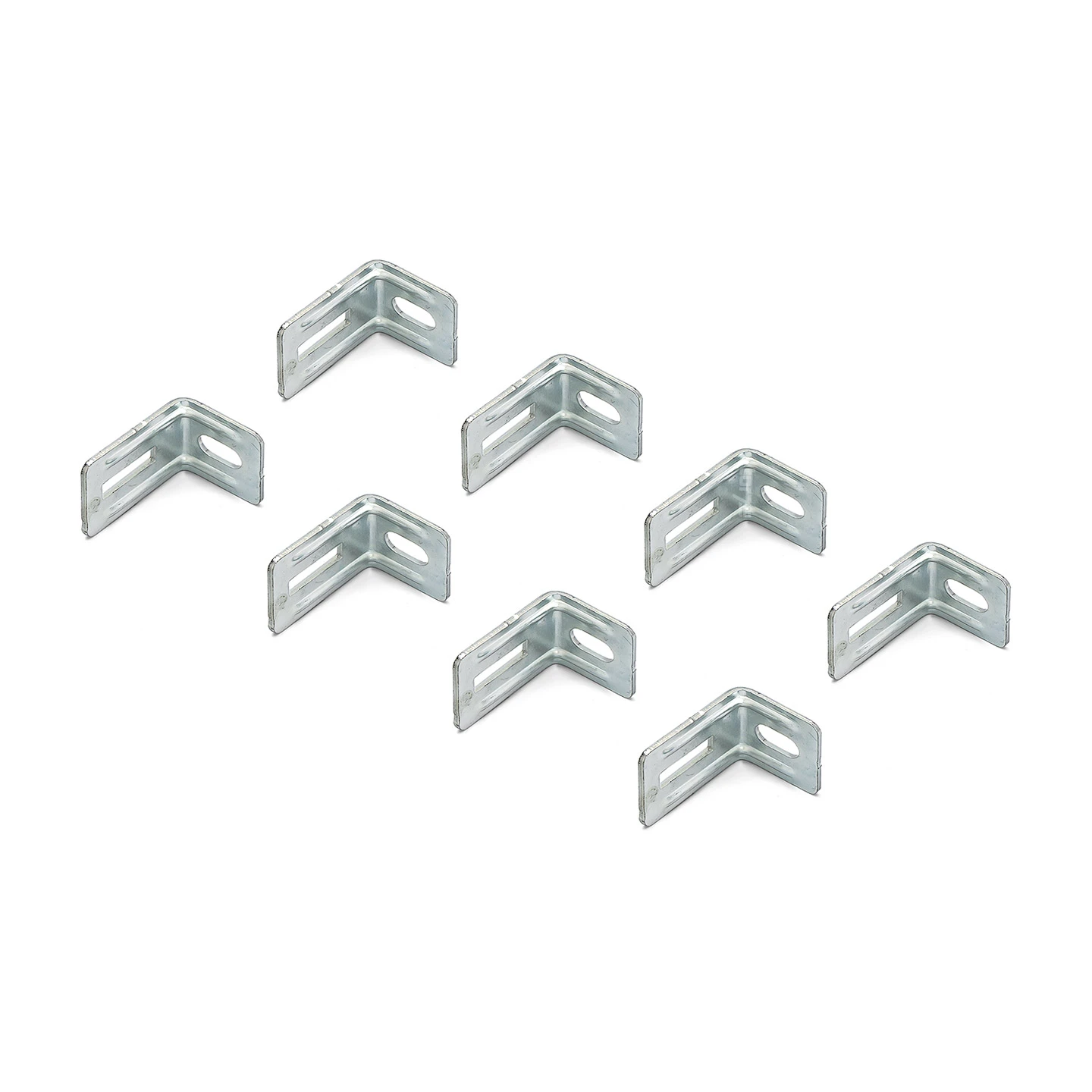

• 8 Stück Hörmann Anker für Zargenbefestigung

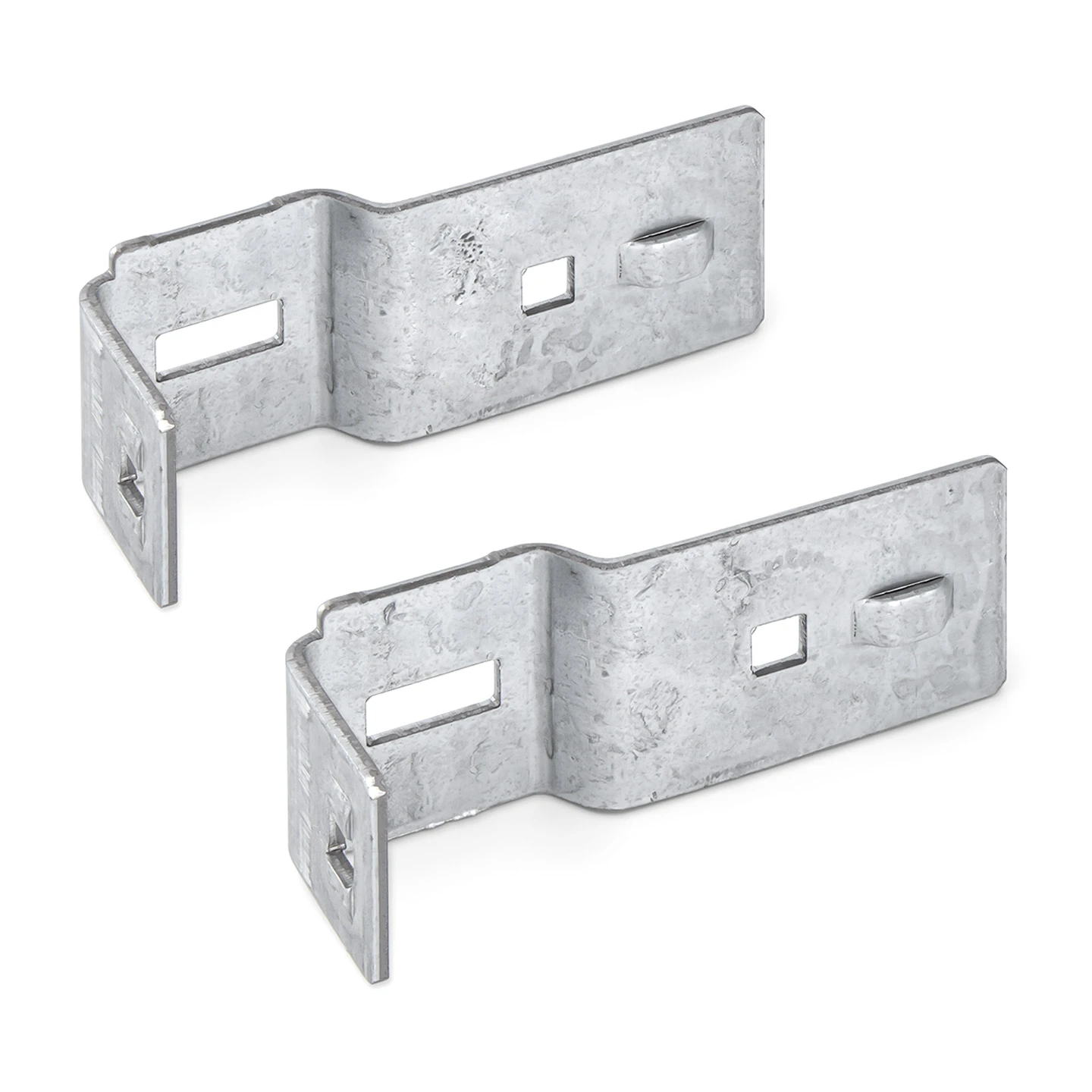

• 2 Stück Hörmann Knotenblech Verbindungsschiene

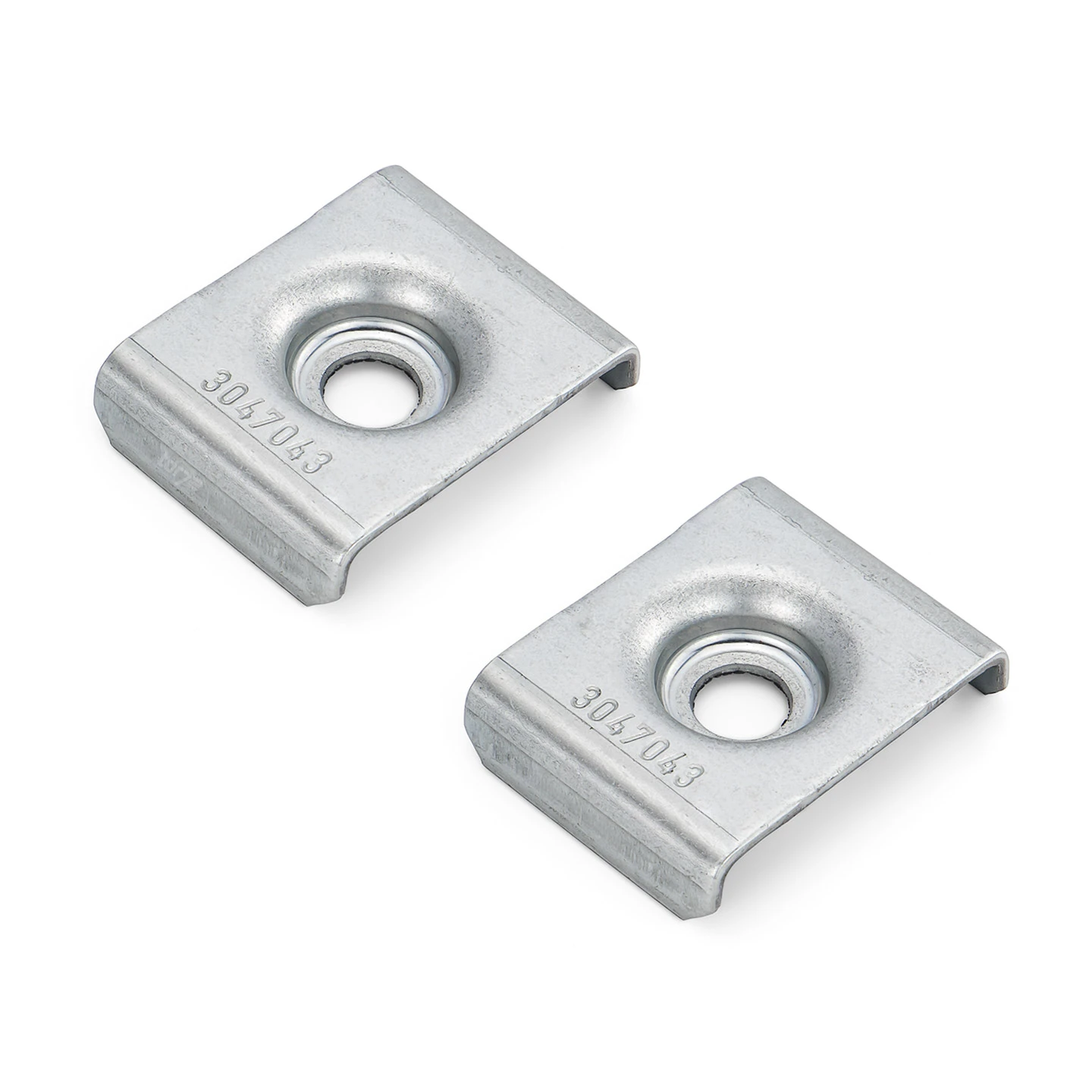

• 2 Stück Hörmann Klemmplatte 2

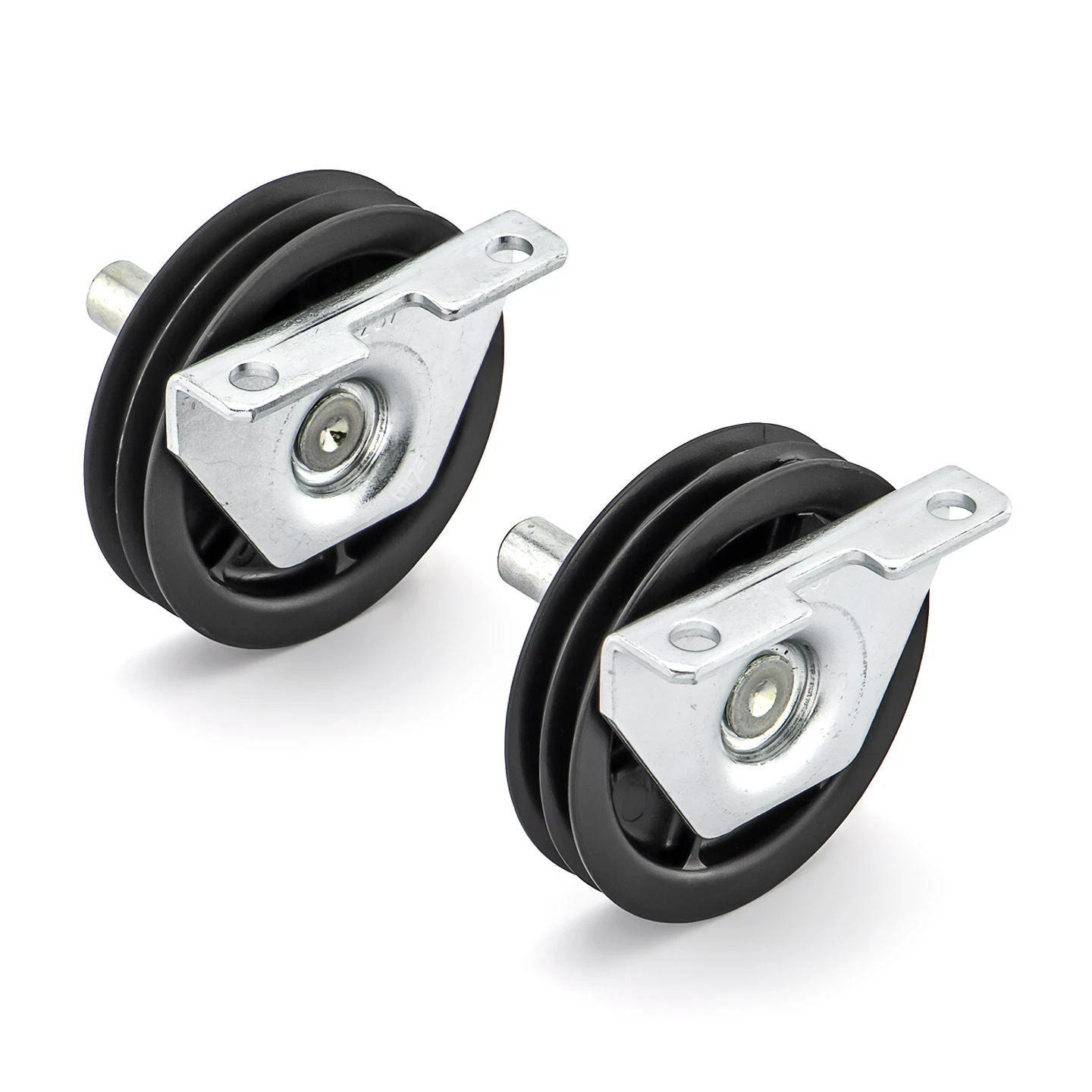

• 2 Stück Hörmann Stützwinkel Seilumlenkung mit Seilrolle, Beschlag Z

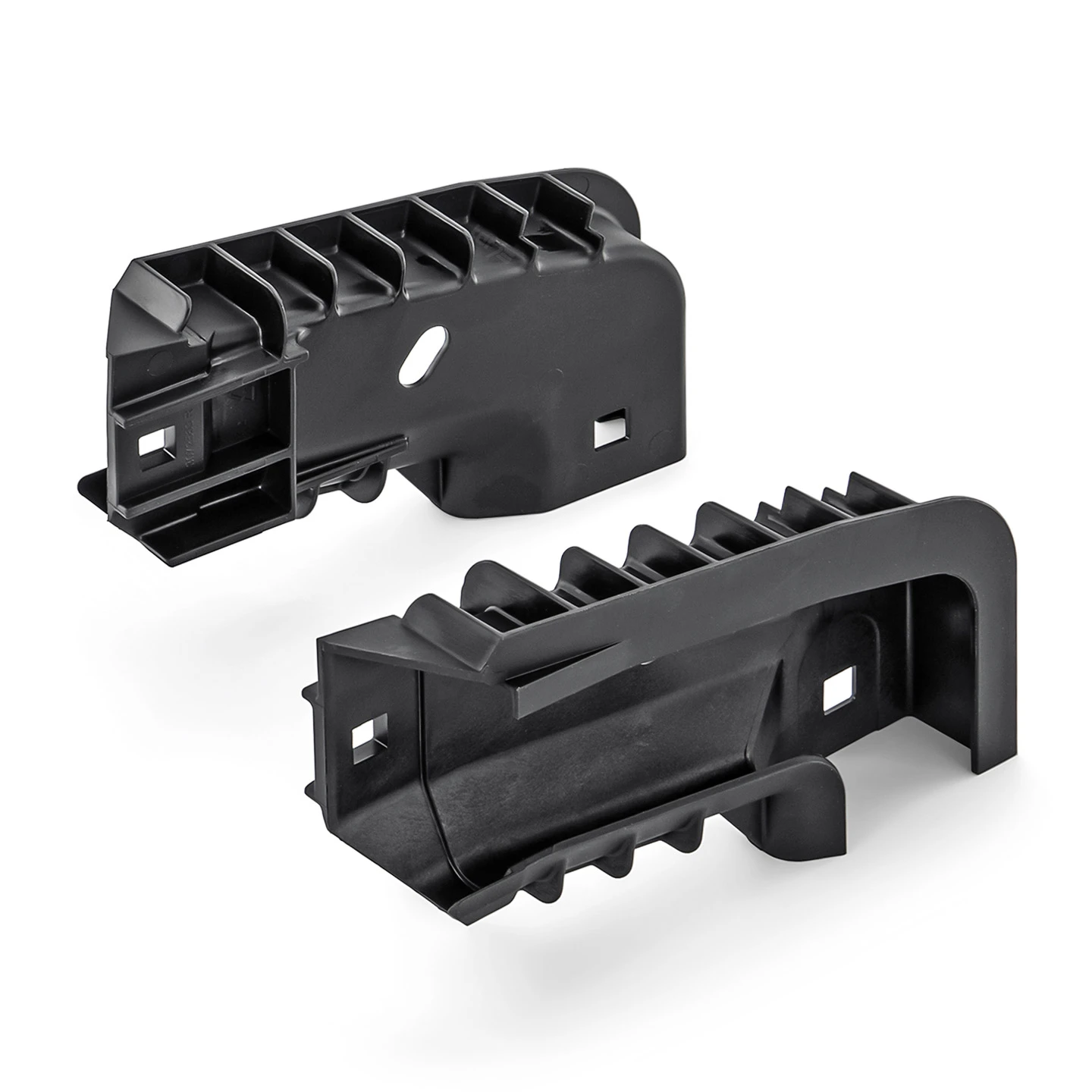

• 1 Stück Hörmann Führungsbogen, Kunststoff, Beschlag L, Z, rechts
• 1 Stück Hörmann Führungsbogen, Kunststoff, Beschlag L, Z, links
• 1 Stück Hörmann Rollenhalter oben, mit Laufrolle, Beschlag Z, rechts
• 1 Stück Hörmann Rollenhalter oben, mit Laufrolle, Beschlag Z, links
• 18 Stück Hörmann Flachkopfschraube M8 x 13 mm, TORX
• 10 Stück Hörmann Flachkopfschraube M8 x 13 mm, verzinkt
• 10 Stück Hörmann Sechskantmutter M8 mit Hohlflansch
• 14 Stück Hörmann Sechskantmutter M8 mit Hohlflansch
• 21 Stück Hörmann Dübel 10, Nylon
• 21 Stück Hörmann Sechskantholzschraube 8 × 60
• 21 Stück Hörmann Unterlegscheibe 9 × 20 × 2 mm
• 2 Stück Hörmann Blechschraube A 6,5 × 13

Kompatible Torausführungen

• Hörmann Garagen-Sektionaltor LTE 40/42, Produktionszeitraum ab 01.03.2013
• Hörmann Garagen-Sektionaltor EPU 40/42, Produktionszeitraum ab 01.03.2013
• Hörmann Garagen-Sektionaltor LPU 40/42, Produktionszeitraum ab 01.03.2013

EAN: 4042533693690
