Hörmann Anschlusseinheit S1 Empfänger SKS

Beschreibung zu Hörmann Anschlusseinheit S1 Empfänger SKS

Bei dem hier angebotenen Empfänger handelt es sich um ein Bauteil der Anschlusseinheit S1 SKS Schließkantensicherung für Hörmann Torantriebe der Serie 1, die als zusätzliche Sicherheitseinrichtung der Vermeidung von Unfällen im Torlaufbetrieb dient.

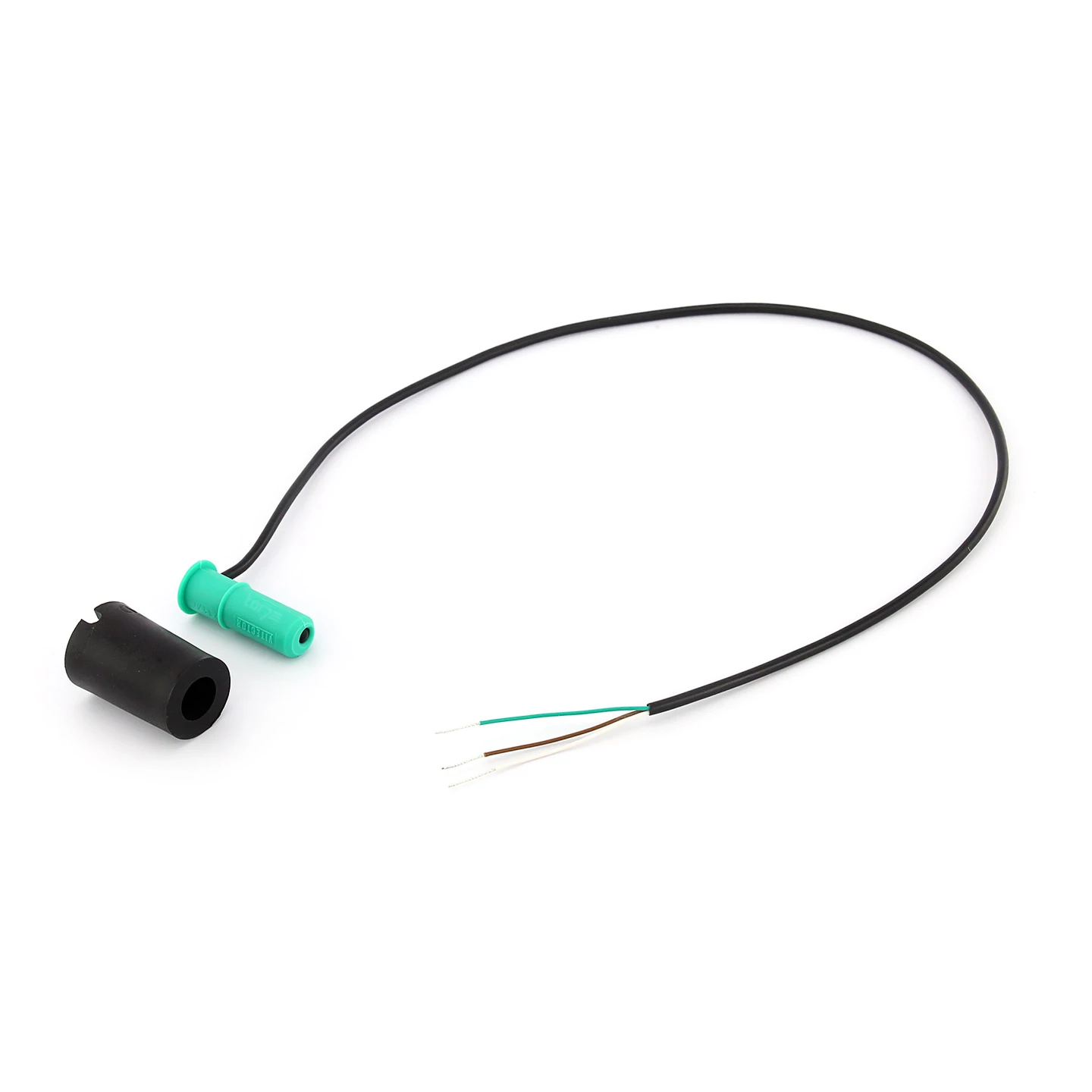

Lieferumfang

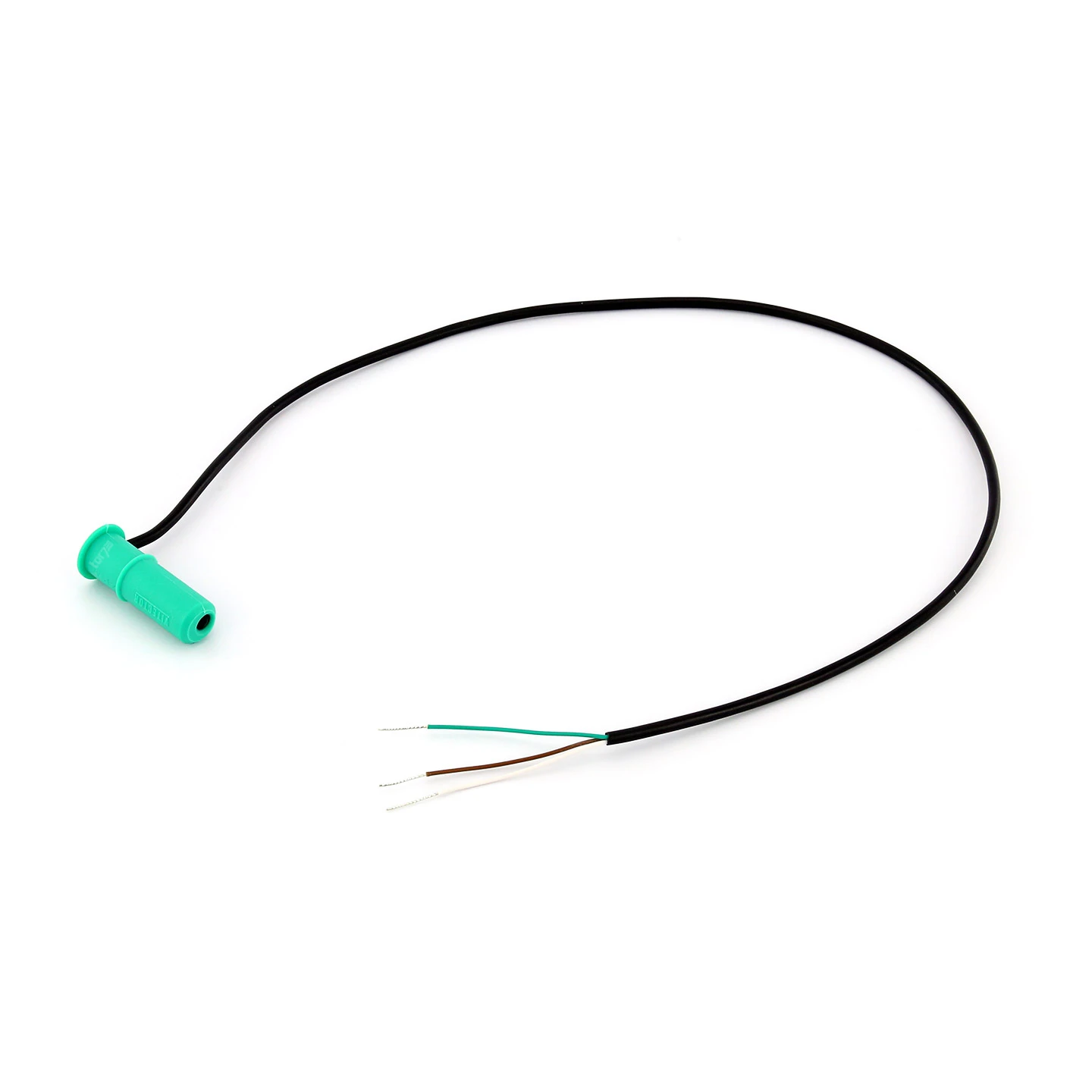

• Empfänger SKS mit 500 mm Leitung für Anschlusseinheit 1

Ohne Sicherheitseinrichtungen kann es zu schweren Verletzungen kommen, sobald jemand unter ein sich schließendes Tor gerät. Schließkantensicherungen sorgen dafür, dass der Antrieb das Tor bei der kleinsten Berührung sofort stoppt und wieder nach oben fährt. Das Wichtigste an dieser Sicherheitseinrichtung sind die beiden Optosensoren (Sender und Empfänger), die im Sichtkontakt zueinander an den Seiten des Torabschlussprofils angebracht werden und jeweils das Gegenstück zum anderen Artikel sind. Der Empfänger erhält die optischen Impulse des Senders, der Torlauf wird wie gewohnt fortgesetzt. Gerät nun ein Gegenstand oder auch eine Person unter das Torabschlussprofil, so wird dieses gestaucht, der Sichtkontakt zwischen den Optosensoren unterbrochen, die Schließkantensicherung ausgelöst und der Torlauf gestoppt.

Empfänger der Anschlusseinheit S1 als Teil einer SKS Schließkantensicherung

Zur Installation einer kompletten Anschlusseinheit S1 Schließkantensicherung wird neben dem Optosensor-Empfänger ein dazugehöriger Hörmann Anschlusseinheit S1, Sender SKS (Art-Nr. 438418), eine Hörmann Anschlusseinheit S1/S2, Platine SKS (Art-Nr. 438416), ein zur Platine passendes Leergehäuse und eine Hörmann Wendelleitung AT 1 für SKS, 5-adrig, 2 Meter (Art-Nr. 438450) benötigt. Zusätzlich ist für das Tor ein passendes Torabschlussprofil erforderlich. Bei der Anschlusseinheit S1 ist zu beachten, dass diese nur für Torantriebe der Serie 1 ohne Bus-Anschluss geeignet ist. Alle Verbindungsleitungen sind dementsprechend ohne Systemstecker ausgeführt und dazu bestimmt, an Klemmen angeschlossen zu werden. Außerdem eignet sich die Schließkantensicherung nicht für Garagentore mit Schlupftür. Für diese ist die separate Anschlusseinheit S3 erhältlich.

Empfänger für Anschlusseinheit S1 als Ersatzteil

Damit eine Sicherheitseinrichtung perfekt funktioniert, ist es wichtig, dass sich alle zugehörigen Teile in einem einwandfreien Zustand befinden. Eine Schließkantensicherung sollte mindestens einmal im Monat auf ihre Funktionalität überprüft werden. Wird die Sicherheitseinrichtung bei der Testsituation nicht ausgelöst, könnte das an einem defekten Bauteil liegen. Für diesen Fall sind alle Bestandteile einer Hörmann Schließkantensicherung als Ersatzteil erhältlich. Der hier angebotene Optosensor-Empfänger ist dabei ausschließlich für die Anschlusseinheit S1 Schließkantensicherung vorgesehen. Besitzen Sie dagegen eine modernere Anschlusseinheit S4 für Torantriebe der Serien 2 und 3, ist das Ersatzteil aus diesem Angebot ungeeignet.

Technische Daten

• Optosensor-Empfänger für Anschlusseinheit S1 Schließkantensicherung
• Nur für Torantriebe der Serie 1
• Nicht für Tore mit Schlupftür
• Durchmesser des Empfängers: 22 mm

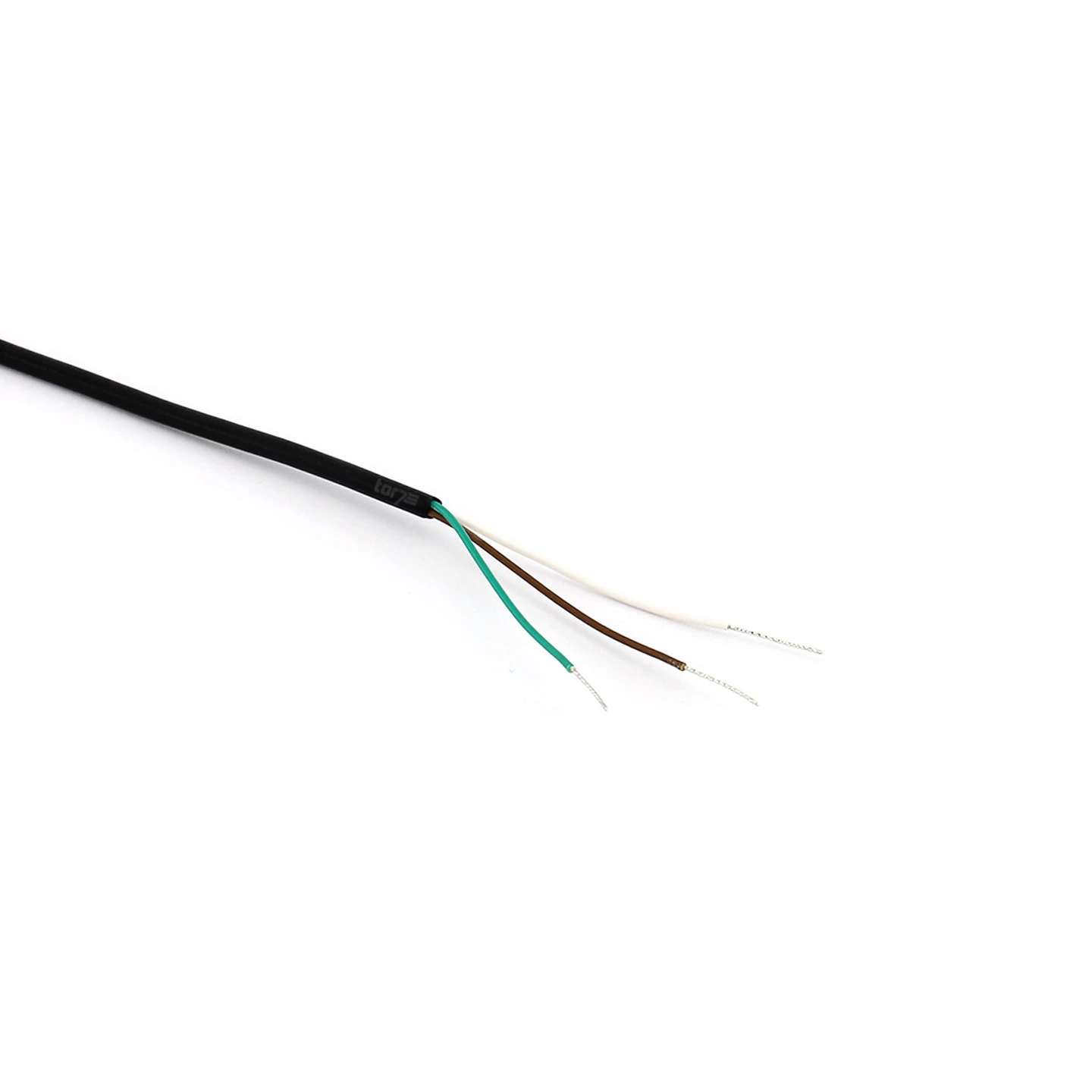

• Anschlussleitung: 500 mm

EAN: 4042533019254
